Тема: Печи Кузнецова своими руками - порядовка

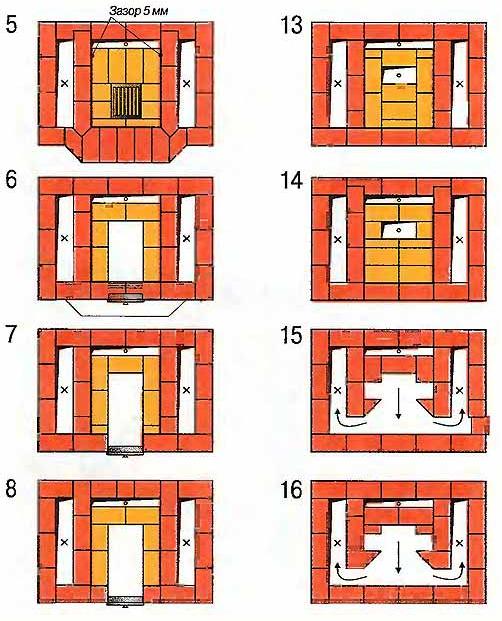

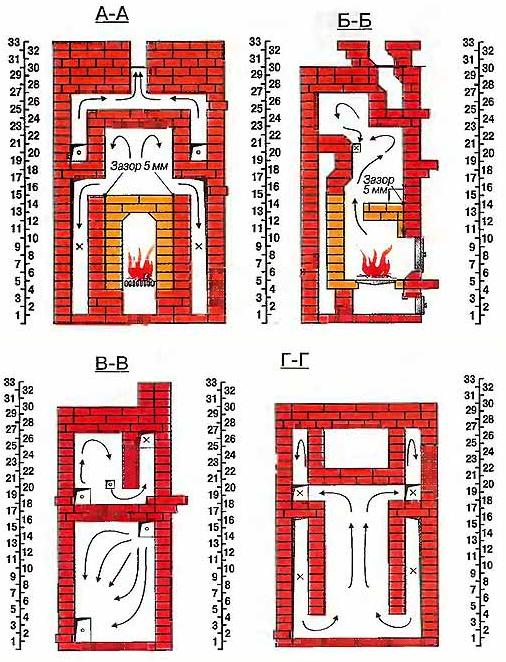

Восходящий канал из камер первого яруса в колпаковые камеры 2-го яруса в четверть кирпича, за счёт этого увеличивается длина топки. Колпаки 1-го яруса перекрываются на 17-18 рядах, что составляет 2/3 высоты печи. Такое положение перекрытия, по утверждению И.В. Кузнецова, является наиболее оптимальным и наиболее подходит для отопления деревянного дома.

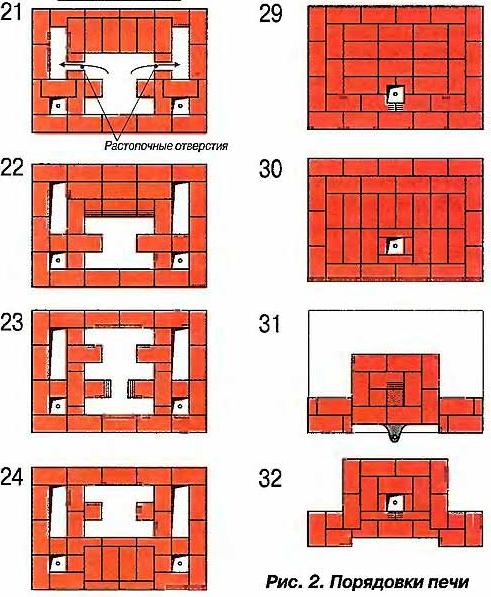

Отверстия для розжига печи размерами 6x6 см с каждой стороны в боковых внутренних стенках расположены на 21 ряду. Это на два ряда выше пода колпаков 2-го яруса. Такое расположение препятствует их засорению при чистке каналов.

Перечень материалов (без учёта трубы и противопожарной разделки)
Кирпич печной М-200 (витебский) - 753 шт.
Кирпич шамотный ША-8 - 65 шт.
Глина шамотная - 120 кг.
Песок - 500 кг.
Дверки: поддувальная - 1 шт.,
топочная - 1 шт.
Колосниковая решётка - 1 шт.
Задвижка малая (250x130 мм) - 1 шт.

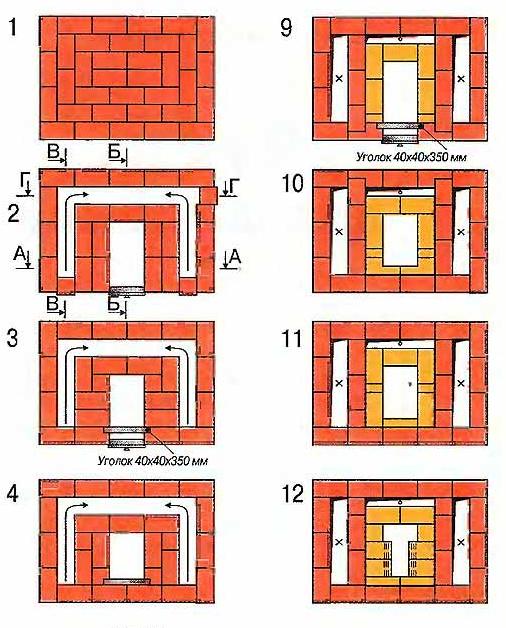

Уголок 40x40 х350 мм - 2 шт.
Проволока вязальная 03 мм - 4,8 м.
Также можно посмотреть тему Печь своими руками чертежи.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Аватара пользователя
prostroi
Эксперт
Отзывов: 2
Сообщения: 1682
Поблагодарили: 3 раза
Баллы репутации: идет подсчет
Личное сообщение
Тема: Re: Печи Кузнецова своими руками - порядовка
Я ещё не сталкивался с вопросом: «Печи Кузнецова своими руками». Порядовка, предоставленная автором, неплохо мне помогла, когда я разбирался с этим вопросом. Неплохая статья.
Аватара пользователя
Эксперт
Профессионал
Отзывов: 2
Сообщения: 2306
Откуда: ДревГрад
Благодарил (а): 215 раз
Поблагодарили: 199 раз
Баллы репутации: идет подсчет
Личное сообщение
Тема: Re: Печи Кузнецова своими руками - порядовка
coffemen
Но большая печь - мощность не меньше 10 кВт я думаю.
