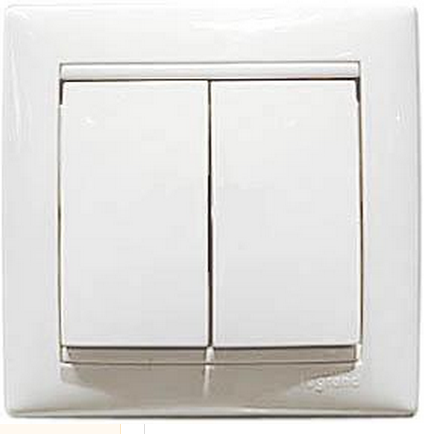

Как подключить двухклавишный выключатель?

[Vlad]

И как подключить двухклавишный выключатель?

Выключатель двухклавишного типа должен использоваться скорее всего для двух ламп, хотя, встречаются и самые неожиданные варианты. Целых 8 проводов необходимо подсоединить в распределительную коробку. Среди них выделяют основные провода питания (2 штуки, но иногда 3), отводные для светильника (3 штуки), а также проводки включания-выключания, которые соединены с выключателем (3 штуки).

Далее выполняем идентификацию проводов при помощи измерителя сопротивления. Что же касается проводов питания, то кроме этого следует замерить в них напряжение фазного типа, а также протестировать их при помощи контрольной лампы. На боковые контакты электрических патронов подводим провод осветительного прибора. А синий N-провод вешаем на провод прибора.

Красный L-провод ведем на выключатель, а также идентифицируем его в виде среднего проводника. Грубо говоря, там где разводка на пару каналов, то ведем это дело от красного провода. В выключатель входит 1 провод, а выходит 2. Их то и подводим и на светильники, а из них - на распределительную коробку. Контур готов.

Желто-зеленый провод заземления (если такой есть в кабеле питания) необходимо отдельно отводить на специализированное заземление (снаружи выглядит, как прямоугольный пластмассовый кубик, болтающийся на конце желто-зеленого провода).

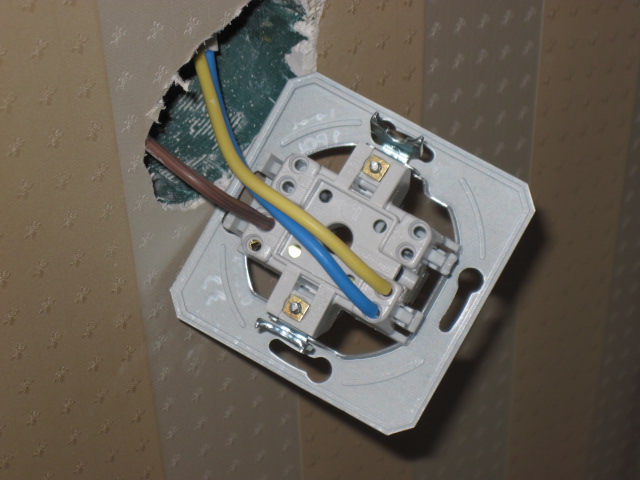

Вот так выглядит схема того, как подключить двухклавишный выключатель. А как подключить трехклавишный? Может кто подскажет?

[Free]

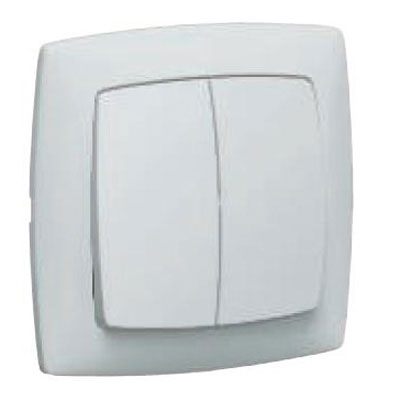

как подключить двойной выключатель


Если у Вас возник вопрос, как подключить двойной выключатель, - эта статья для Вас! Во включенном положении выключателя находятся две фазы. Делается это с помощью пробника, осуществляющего контроль подходящих к люстре фазных проводов. Третий провод является общим. В случае отсутствия внутреннего монтажа люстры нужно правильно соединить торчащие из неё провода.

как подключить двойной выключатель

Все провода на 2-3 см зачищаем и по цветам соединяем, изолируя и делая отвод на соединительную колодку. Получается 3 связки проводов, состоящие из 5 – общий, из 2 – первая фаза, из 3 – вторая.
Напряжение таким выключателем подаётся на 2-3 лампы. Фаза на выключатель и на сам светильник подаётся из распределительной коробки.

[prostroi]

Как подключить двойной выключатель знает практически каждый. Это не сложный процесс, которому можно научиться, буквально, за каких-то полчаса. Автор этот процесс описал достаточно хорошо.

[prostroi]

На мой взгляд, в вопросе: «Как подключить двухклавишный выключатель?» нет ничего сложного. На этот вопрос автор ответил хорошо и полно.

[Vlad]

Во включенном положении выключателя находятся две фазы. Делается это с помощью пробника, осуществляющего контроль подходящих к люстре фазных проводов. Третий провод является общим. В случае отсутствия внутреннего монтажа люстры нужно правильно соединить торчащие из неё провода.

Все провода на 2-3 см зачищаем и по цветам соединяем, изолируя и делая отвод на соединительную колодку. Получается 3 связки проводов, состоящие из 5 – общий, из 2 – первая фаза, из 3 – вторая.
Напряжение таким выключателем подаётся на 2-3 лампы. Фаза на выключатель и на сам светильник подаётся из распределительной коробки.

То, как подключить двухклавишный выключатель, написано не плохо, однако ещё с десяток картинок и схем не помешали бы для наглядности. В связи с этим к просмотру предлагается видео-ролик. В ролике показаны не картинки, а реальная физическая люстра с проводами и соединительными элементами. Аудио записано на малой громкости, поэтому можно сразу будет сделать чуток по громче.

[bbvideo=560,315]http://www.youtube.com/watch?v=n5xLKfWe178[/bbvideo]

В качестве дополнения можно сказать, что не обязательно использовать выключатели только лишь для активации осветительных приборов. Тот же вентилятор например тоже можно переадресовать на настенный выключатель.

[Vlad]

Как подключить двойной выключатель знает практически каждый. Это не сложный процесс, которому можно научиться, буквально, за каких-то полчаса. Автор этот процесс описал достаточно хорошо.

Кстати, перед тем, как подключить двухклавишный выключатель, надо точно прояснить для себя вопрос о том где нуль, а где фаза. Иначе возможны весьма неприятные последствия.

Следующий вопрос - это подобрать правильные провода. Сечение провода, а также тип его изоляции должны подбираться с учётом типа материала, из которого изготовлена стена. Самодельная проводка, сделанная не профессионалом может привести к возгоранию.

В демонстрационном видео показана реальная работа электрика. Диплом электрика конечно в конце видео не прилагается, однако это думаю, что это видео кому-нибудь поможет.

[bbvideo=560,315]http://www.youtube.com/watch?v=ziv2SVmWhkk[/bbvideo]
