Autocad - как восстановить чертеж?

[Специалист]

Использование компьютеров и современного программного обеспечения значительно облегчило труд инженеров и чертежников. Но, появились и специфические сложности, справиться с которыми не всегда удается, особенно новичкам. Например, очень часто можно встретить вопрос от пользователей Autocad как восстановить чертеж после программного сбоя или внезапного отключения питания.

Опытные пользователи рекомендуют всегда в процессе работы задействовать опцию автосохранения. А еще лучше не лениться и нажимать кнопку «Save». Если же с момента последнего сохранения до сбоя прошло значительное количество времени, то отчаиваться тоже не стоит. Всегда можно воспользоваться запуском процедуры проверки файла: «Файл» - «Утилиты» - «Проверить».

Еще одним инструментом в Autocad является Диспетчер восстановления чертежей. С его помощью удается восстановить максимальное количество изменений, произведенных в файле после последнего сохранения. Диспетчер запускается автоматически или вручную:
«Файл» - «Утилиты» - «Диспетчер восстановления чертежей». В появившемся окошке можно увидеть последнюю версию файла и подробное его описание. Остается только зайти в меню «Файл» - «Сохранить как» и задать файлу новое имя.

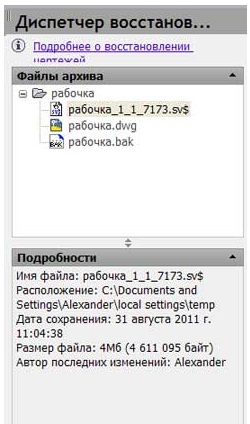

Окно Диспетчера восстановления чертежей

Описанный способ является одним из самых простых. Но, именно с его помощью очень часто удается избежать не нужного переделывания чертежей.

[Пользователь]

Лично я полностью согласен с автором относительно того, что "лучше не лениться и нажимать кнопку «Save»". Если регулярно сохраняться, то не придется впоследствии ломать голову над тем, как "выцарапать" не сохраненные данные. Впрочем, это дело добровольное. И у каждого есть свои фишки при работе с Автокадом.

[Специалист]

В продолжение темы привожу еще одну интересную фишку. Придумал не сам, а подсмотрел у коллег на специализированном форуме dwg.ru.
Речь идет о конвертации файлов, созданных в Компасе для дальнейшей работы с ними в Автокаде.
Если необходимо конвертировать модель Компаса (a3d, m3d) в трехмерную модель DWG, то порядок действий такой:
1) в Компасе экспортируем модель в sat
2) в AutoCAD'е создаем новый dwg
3) вставляем sat
4) сохраняем dwg.
