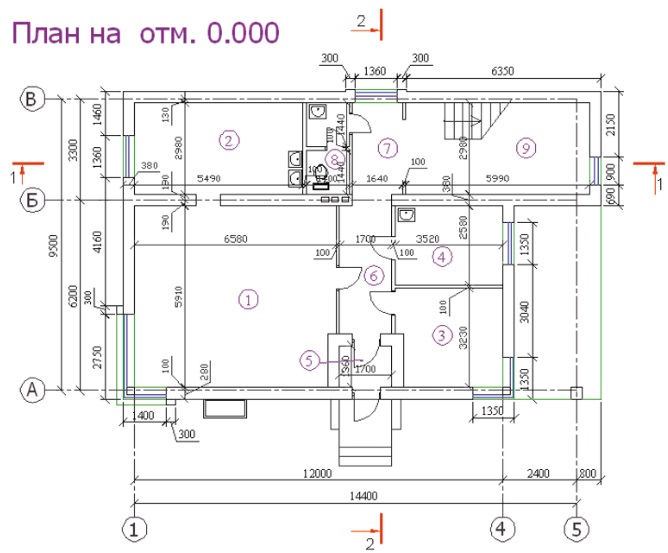

- Фрагмент строительного чертежа
Ответить на вопрос, как читать строительные чертежи, одновременно и просто, и очень сложно. С одной стороны научиться этому может практически каждый. С другой – без специальных знаний не обойтись. Не зря, ведь, инженеров, в т.ч. и строителей, готовят в вузе 5 лет. Для элементарного понимания и постижения азов рекомендуется начать с изучения начертательной геометрии (чтобы вывихнуть мозги в нужном направлении) и школьного курса черчения.
Спустя некоторое время вы будете на автомате воспринимать, что все проставленные размеры идут в миллиметрах, а отметки уровней фасадов и разрезов - в метрах. Само собой, что все изображения на строительных чертежах выполняются в масштабе уменьшения. Например, планы, фасады и разрезы выполняются в масштабе 1:50, 1:100, 1:200. Сечения фундаментов обычно исполняются в масштабе 1:50, а детали конструкций - 1:5, 1:10, 1:20 и 1:50. Планам перекрытий и стропилам отводится масштаб 1:100. А вот монтажные схемы обычно соотносятся с реальными, как 1:100 или 1:200.
В процессе чтения чертежа нужно учитывать, что изображение плана здания получается путем горизонтального разреза, который обязательно проходит по оконным и дверным проемам. На чертеже фасада можно обнаружить цифры, которые вынесены за его контур. Они обозначают высотные отметки от уровня земли. Эти и многие другие тонкости чтения строительных чертежей лучше всего постигаются в процессе практической работы. Так что – всем успехов!
