В этой теме продолжаем делиться, как читать технические чертежи, используемые в строительстве (начало здесь). Начнем с того, что виды зданий в строительном черчении называются фасадами, горизонтальные разрезы зданий — планами, вертикальные разрезы —поперечными и продольными разрезами, а вид сверху на участок, где находится проектируемое здание – генеральным планом. Именно они и являются основными архитектурно-строительными чертежами.
Нужно учитывать, что планы располагаются на листе таким образом, чтобы стена главного фасада была снизу плана. Если на одном листе находятся планы этажей, то они располагаются в определенном порядке – снизу вверх или слева направо: первый, второй и т.д. Что касается размеров на чертежах плана здания, то они, как правило, размещаются в три линии (цепочки), и обозначают соответственно:
• размеры проемов и простенков;
• размеры между разбивочными осями несущих конструкций (наружных стен, внутренних капитальных стен или столбов);
• общие (габаритные) размеры между осями наружных стен здания.
Внутри плана здания можно посмотреть ширину и глубину каждого помещения, толщину стен и перегородок, сечения столбов, размеры дверных проемов. Кроме того, на плане можно посмотреть площади всех помещений, которые указываются в квадратных метрах и заключаются в кружки или подчеркиваются.
Нужно учитывать, что планы располагаются на листе таким образом, чтобы стена главного фасада была снизу плана. Если на одном листе находятся планы этажей, то они располагаются в определенном порядке – снизу вверх или слева направо: первый, второй и т.д. Что касается размеров на чертежах плана здания, то они, как правило, размещаются в три линии (цепочки), и обозначают соответственно:
• размеры проемов и простенков;
• размеры между разбивочными осями несущих конструкций (наружных стен, внутренних капитальных стен или столбов);
• общие (габаритные) размеры между осями наружных стен здания.
Внутри плана здания можно посмотреть ширину и глубину каждого помещения, толщину стен и перегородок, сечения столбов, размеры дверных проемов. Кроме того, на плане можно посмотреть площади всех помещений, которые указываются в квадратных метрах и заключаются в кружки или подчеркиваются.

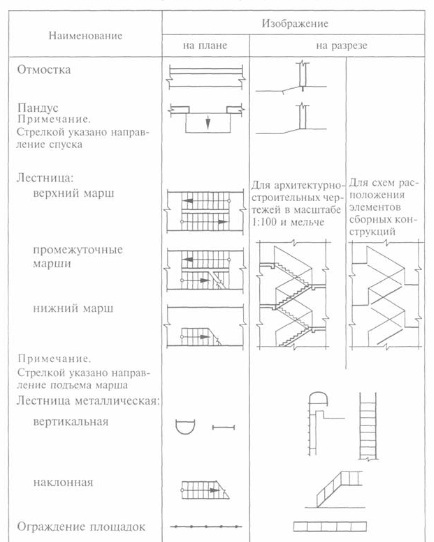

- Условные изображения на строительных чертежах
