Как из фото сделать чертеж

  • Рейтинг темы:
  • Среднее: 3.0 (2 голосов)
  • Опубликована: 06 июн 2012, 23:19
  • Автор: Специалист
0
Специалист
Эксперт
Отзывов: 0
Сообщения: 1589
Бонусы: -488.51
Благодарил (а): 50 раз
Поблагодарили: 32 раза
Баллы репутации: 1744
Личное сообщение
Тема: Как из фото сделать чертеж
Как называли это в старые добрые времена, будем использовать Компас как «козу». Помните такое изобретение: стекло, на нем чертеж, сверху чистый лист, на который надо «пересветить» нижний чертеж? Снизу направляем свет настольной лампы – и вперед!

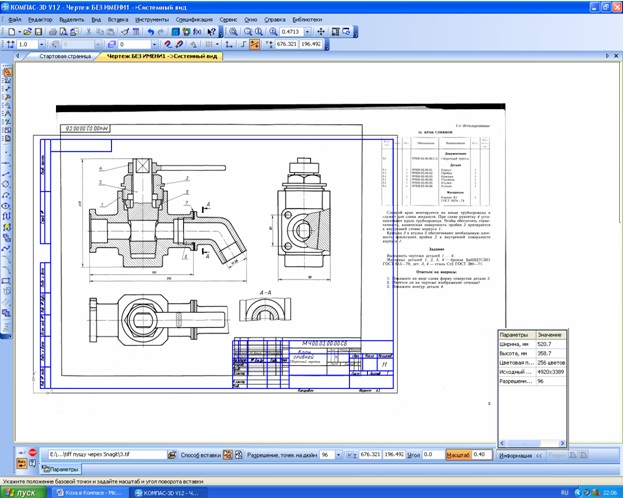

В Компасе для этого используем слои. Через меню Вставка – Рисунок (Объект, Фрагмент – в зависимости от того, с каким расширением у вас фотка) или Файл – Открыть (посмотрите какое море форматов поддерживает Компас) открываем вашу фотографию. В данном случае картинка в JPEG. Внизу экрана на панели свойств можно сразу изменить масштаб, хотя в Компасе это легко сделать в любой момент.
как из фото сделать чертеж.jpg
Загружаем картинку

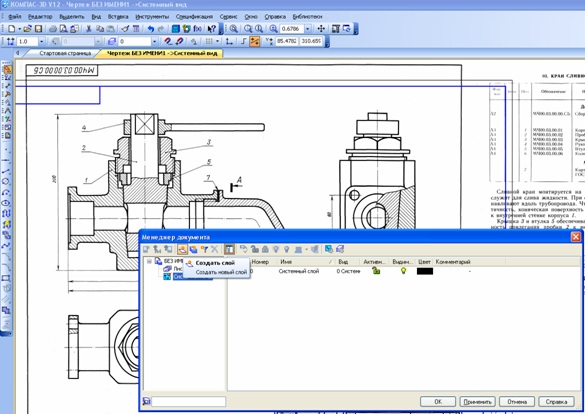

Далее: Вставка – Слой – появляется окно менеджера документа – нажимаете в нем Создать слой – Ок.
как из фото сделать чертеж-2.jpg
Добавляем слой

В новом слое обводите поверху картинку требуемыми типами линий.

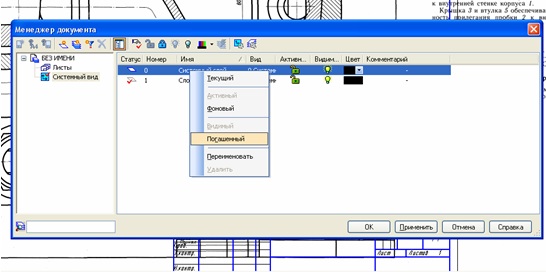

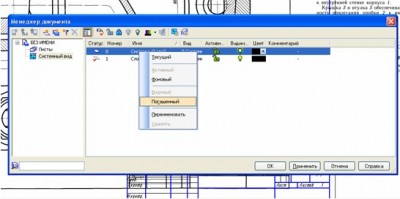

По окончании наводки заходим еще раз в Менеджер документа, галочка на слое №1 (Статус), правая мышь на системном слое (№ 0) – Погашенный – Применить – Ок.
как из фото сделать чертеж-3.jpg
Убираем лишнее

На экране останется только то, что вы навели, обнаруженные ошибки можно исправить, включив системный слой (правая мышь – Видимый – Применить – Ок).
Любую картинку, чертеж, рисунок, графики функций из учебника бросаете на сканер, вставляете в Компас полученное изображение и делаете с ним все что угодно, в любом масштабе. Быстрее ни в одном редакторе не получалось. А главное – нет необходимости использовать по очереди две-три программы.
Аватара пользователя
0
Владимир Васильев
Эксперт
Отзывов: 0
Сообщения: 84
Бонусы: 291.94
Баллы репутации: 1
Личное сообщение
Тема: Как из фото сделать чертеж
Специалист писал(а):Как называли это в старые добрые времена, будем использовать Компас как «козу». Помните такое изобретение: стекло, на нем чертеж, сверху чистый лист, на который надо «пересветить» нижний чертеж? Снизу направляем свет настольной лампы – и вперед!

В Компасе для этого используем слои. Через меню Вставка – Рисунок (Объект, Фрагмент – в зависимости от того, с каким расширением у вас фотка) или Файл – Открыть (посмотрите какое море форматов поддерживает Компас) открываем вашу фотографию. В данном случае картинка в JPEG. Внизу экрана на панели свойств можно сразу изменить масштаб, хотя в Компасе это легко сделать в любой момент.
как из фото сделать чертеж.jpg

Далее: Вставка – Слой – появляется окно менеджера документа – нажимаете в нем Создать слой – Ок.
как из фото сделать чертеж-2.jpg

В новом слое обводите поверху картинку требуемыми типами линий.
По окончании наводки заходим еще раз в Менеджер документа, галочка на слое №1 (Статус), правая мышь на системном слое (№ 0) – Погашенный – Применить – Ок.
как из фото сделать чертеж-3.jpg

На экране останется только то, что вы навели, обнаруженные ошибки можно исправить, включив системный слой (правая мышь – Видимый – Применить – Ок).
Любую картинку, чертеж, рисунок, графики функций из учебника бросаете на сканер, вставляете в Компас полученное изображение и делаете с ним все что угодно, в любом масштабе. Быстрее ни в одном редакторе не получалось. А главное – нет необходимости использовать по очереди две-три программы.


Здравствуйте. Прочитал ваши рекомендации. Есть немного непонятные моменты по поводу того, как сделать чертеж из фото. Если мы используем компас, картинка должна быть очень хорошего качества, а если нет таковой, то значит данные программы неприменимы. Также непонятно работа со слоями. Создавать их нужно постоянно в одном и том же документе или же разбивать на несколько разных. Хотелось бы подробнее узнать о данном процессе. Может быть кто-то может скинуть видео или фотографии для наглядного примера.
Аватара пользователя
0
Иван Сидорович
Отзывов: 0
Сообщения: 40
Бонусы: 145.80
Баллы репутации: 0
Личное сообщение
Тема: Как из фото сделать чертеж
Иногда подрабатываю во время сессий помогаю студентам сделать чертеж из фото с помощью компас картинку загружаю и айда пошел. Обычно по времени уже всё быстро получается потом масштаб нужный делаешь и вуаля чертеж готов. А так программ таких не знаю которые бы расторное изображение в векторное переводило, конечно пробовал однажды не помню уже через какую шляпа получилось мне проще обвести.
Аватара пользователя
0
Сергей Мамонтов
Эксперт
Отзывов: 0
Сообщения: 88
Бонусы: 296.51
Баллы репутации: 1
Личное сообщение
Тема: Как из фото сделать чертеж
Иван Сидорович писал(а):Иногда подрабатываю во время сессий помогаю студентам сделать чертеж из фото с помощью компас картинку загружаю и айда пошел. Обычно по времени уже всё быстро получается потом масштаб нужный делаешь и вуаля чертеж готов. А так программ таких не знаю которые бы расторное изображение в векторное переводило, конечно пробовал однажды не помню уже через какую шляпа получилось мне проще обвести.

Я тоже когда учился были такие предметы например как детамаш, сопромат и вот мы по ним чертили я помню я чертил горизонтальный отстойник и теплообменник кожахотрубчатый. Мы делали чертежи картинки. И то не всегда так точно как в картинки не получалось наверное из за отсутствия опыта. Тут есть кто сделали чертежи из фото?
Аватара пользователя
0
Anastasia Prykhodko
Отзывов: 0
Сообщения: 1
Бонусы: 25.00
Баллы репутации: 0
Личное сообщение
Тема: Как из фото сделать чертеж
Подскажите пожалуйста как быстро сделать подписи на обведенном по рисунку чертеже( рисую електросхемы, каждая дорожка имеет подпись, больше часа втремени уходит на это) ?

Спасибо
Аватара пользователя
0
ГремLLLiн
Эксперт
Отзывов: 0
Сообщения: 182
Бонусы: 348.09
Благодарил (а): 12 раз
Поблагодарили: 22 раза
Баллы репутации: 21
Личное сообщение
Тема: Как из фото сделать чертеж
Anastasia Prykhodko писал(а):Источник цитаты подписи на обведенном по рисунку чертеже

ммм а разве нельзя сделать шаблон с подписью где уже имеется подпись, останется только вносить некоторые изменения. Новый чертеж-новые данные, разве не так это работает?
0
собеседник
Эксперт
Отзывов: 0
Сообщения: 814
Бонусы: 2,842.27
Поблагодарили: 46 раз
Баллы репутации: 1
Личное сообщение
Тема: Как из фото сделать чертеж
Есть пошаговые видео уроки, где специалисты доступно рассказывают и показывают, как из фото сделать чертеж. Но скажу Вам , это не так-то просто. Работать в таких программах нужен навык, умение и терпение. Многие вещи нужно делать вручную, например заносить размеры. Вообщем все интересно и постижимо, результат думаю будет, хотя и не сразу.
Аватара пользователя
0
Совок
Эксперт
Отзывов: 0
Сообщения: 142
Бонусы: 327.19
Благодарил (а): 12 раз
Поблагодарили: 8 раз
Баллы репутации: 1
Личное сообщение
Тема: Как из фото сделать чертеж
собеседник писал(а):Источник цитаты Есть пошаговые видео уроки

А, с другой стороны.. зачем это делать, если можно обратиться к учёному человеку и не париться? Тут вопрос, для чего это делать? Если для того что бы зарабатывать на этом-иди и поступи, отучись, получи знания и будь профи. Самоделкинов много нынче, и не все адекватные
0
Jessie
Эксперт
Отзывов: 0
Сообщения: 866
Бонусы: 2,059.29
Благодарил (а): 66 раз
Поблагодарили: 26 раз
Баллы репутации: 21
Личное сообщение
Тема: Как из фото сделать чертеж
собеседник писал(а):Источник цитаты Есть пошаговые видео уроки, где специалисты доступно рассказывают и показывают, как из фото сделать чертеж. Но скажу Вам , это не так-то просто. Работать в таких программах нужен навык, умение и терпение. Многие вещи нужно делать вручную, например заносить размеры. Вообщем все интересно и постижимо, результат думаю будет, хотя и не сразу.

Сейчас есть конвертеры разные, даже онлайн. Но размеры после этих конвертеров "плывут" - и то что получается, "чертежом" сложно назвать.
В большинстве случаев проще перечертить заново. И быстрее.
Аватара пользователя
0
ГремLLLiн
Эксперт
Отзывов: 0
Сообщения: 182
Бонусы: 348.09
Благодарил (а): 12 раз
Поблагодарили: 22 раза
Баллы репутации: 21
Личное сообщение
Тема: Как из фото сделать чертеж
Jessie писал(а):Источник цитаты Сейчас есть конвертеры разные, даже онлайн. Но размеры после этих конвертеров "плывут" - и то что получается, "чертежом" сложно назвать.
В большинстве случаев проще перечертить заново. И быстрее.

спрос рождает предложение. Раз оно есть, значит это кому-то понадобилось и прокатило.
