Как научиться читать строительные чертежи

[Специалист]

Наверное, каждый начинающий строитель задавался вопросом, как научиться читать строительные чертежи будущего дома. На первый взгляд – они должны быть максимально понятными, но без специальной подготовки разобраться в сечениях, схемах и разрезах очень непросто, особенно если нет соответствующей подготовки.

Впрочем, для того чтобы разобраться с графической документацией на строительство дома совершенно необязательно учиться 5 лет в инженерно-строительном вузе. Конечно, при наличии пространственного воображения и усидчивости. В процессе чтение чертежей не следует забывать о том что:
• Все чертежи выполняются в соответствии с требованиями ГОСТов и ЕСКД, независимо от фирмы исполнителя заказа.
• Все планы зданий представляют собой горизонтальные разрезы, выполненные на уровне окон и дверей.
• Цифры за пределами контура чертежа являются высотными отметками от уровня земли.
• На строительных чертежах размеры могут указываться не только в миллиметрах, но и в метрах, а масштабы используются преимущественно уменьшительные.
• Термины «фасад» и «план» используются только в строительных чертежах, не ищите их в справочниках по машиностроительному черчению.

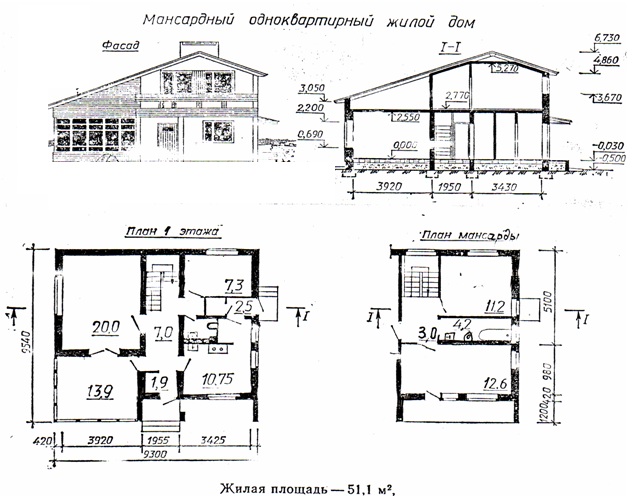

Фрагмент строительного чертежа

[Alex125]

В интернете по запросу "как научиться читать строительные чертежи" выскакивает огромное количество ссылок, которые, зачастую, оказываются абсолютно бесполезными. Но именно на этом форуме я получил всю необходимую мне информацию, и легко научился читать строительные чертежи. Теперь я не ударю в грязь лицом, если меня попросят что-то объяснить на чертеже .

[Эксперт]

если меня попросят что-то объяснить на чертеже

Прошу: объясните что Вы прочитали на чертеже выше?

[Специалист]

В интернете по запросу "как научиться читать строительные чертежи" выскакивает огромное количество ссылок, которые, зачастую, оказываются абсолютно бесполезными. Но именно на этом форуме я получил всю необходимую мне информацию, и легко научился читать строительные чертежи. Теперь я не ударю в грязь лицом, если меня попросят что-то объяснить на чертеже .

Очень лестно слышать положительные отзывы о нашем форуме, но, боюсь, что одних только посещений тематических Интернет-ресурсов Вам будет недостаточно. Для того, чтобы научиться быстро и правильно читать чертежи придется сначала научиться их строить. Так что без многочасового сидения за компьютером или чертежной доской здесь никак не обойтись. На форуме же можно только уточнить какие-то моменты или восполнить пробелы в знаниях.

[Proektant]

Но именно на этом форуме я получил всю необходимую мне информацию, и легко научился читать строительные чертежи. Теперь я не ударю в грязь лицом, если меня попросят что-то объяснить на чертеже .

Похоже, у Вас неординарные способности к обучению, если краткосрочное посещение форума позволило без проблем научиться читать строительные чертежи

[Pogarik]

Но именно на этом форуме я получил всю необходимую мне информацию, и легко научился читать строительные чертежи. Теперь я не ударю в грязь лицом, если меня попросят что-то объяснить на чертеже .

Похоже, у Вас неординарные способности к обучению, если краткосрочное посещение форума позволило без проблем научиться читать строительные чертежи

ну теперь осталось почитать чуток википедии о стройматериалах, купить в переходе диплом и строитель нью-россиянии готов!! ...и зачем "вышку" грызть ?...россиянию погубят не только дороги,дураки , но и рунет (с)

[Proektant]

ну теперь осталось почитать чуток википедии о стройматериалах, купить в переходе диплом и строитель нью-россиянии готов!! ...и зачем "вышку" грызть ?...россиянию погубят не только дороги,дураки , но и рунет (с)

При нынешнем уровне развития печатной техники даже в переход спускаться совершенно необязательно, был бы принтер хороший да желание А насчет рунета - в точку. Это на сегодняшний день не просто зло, а сверхзло для наших скудных мозгов

[Anrew Basken]

Источник цитаты Очень лестно слышать положительные отзывы о нашем форуме, но, боюсь, что одних только посещений тематических Интернет-ресурсов Вам будет недостаточно. Для того, чтобы научиться быстро и правильно читать чертежи придется сначала научиться их строить. Так что без многочасового сидения за компьютером или чертежной доской здесь никак не обойтись. На форуме же можно только уточнить какие-то моменты или восполнить пробелы в знаниях.

Я вообще считаю, что лучший способ научиться это посмотреть на примере. (ну это еще от типа памяти зависит). Я например, попросил одного знакомого объяснить. Сначала мы чертеж чертим, а потом его читаем. В интернете много "знатоков", которые могут не только научить, но и отбить желание навсегда. А так, получилось начертить чертеж - чтение тоже получится!

[Егорка Кгин]

В свое время закончил технический вуз и чертежам была посещена большая часть времени и когда заказал чертеж дома дома получил, такого качества, что мне обладая минимальным наборам знаний стало плохо чтением чертежей, конечно профессионально не занимаюсь, но отличить могу что и как и был в шоке.А вообще чертеж, чтение чертежа приходит с навыками,если нет навыков, то всё покажется круто.

[Владимир Васильев]

Здравствуйте. Наверное, было бы здорово уметь читать строительные чертежи, но у каждого из нас свой выбор профессии и потому с удовольствием доверю это профессионалом своего дела. Учился по книге «Читаем чертеж», там подробно рассказывают о том, как делать процесс чертеж чтение. Можно, конечно, часами сидеть и изучать, но уверен, что на это уйдет неимоверное количество времени и сил. А итог будет все равно не сто процентным.
