Опубликована: 05 июн 2012, 21:19
Если вы читаете чертеж, выполненный вручную, то вопрос, как определить масштаб чертежа, просто не имеет смысла. Достаточно посмотреть на значения, которые фигурируют в основной надписи. А вот если речь идет об использовании САПР, то эта проблема весьма актуальна. Определить сходу масштаб чертежа в популярных компьютерных программах точно не удастся. Рассмотрим, как это сделать на примере создания чертежа в Компасе.
При создании нового чертежа в нем автоматически формируется системный вид с масштабом 1:1 (системный вид – это вид с номером «0» (ноль) в состоянии видов).
Если вы имеете построения в нескольких видах и необходимо узнать масштаб каждого из них, то пройдите по маршруту: Выделить – Вид –Указанием (или Выбором) – правая кнопка мыши – Масштаб – и вы узнаете масштаб того вида, который в данный момент является активным. В нашем случае обе окружности выполнены в масштабе 5:1.
Параметры системного вида изменить невозможно. Поэтому, если в чертеже требуется создать изображение в масштабе, отличном от 1:1, то необходимо сначала создать новый вид с нужным масштабом.
Если вы используете один и тот же масштаб для большинства чертежей, то создание соответствующего вида в каждом чертеже нерационально. В этом случае можно сделать так, чтобы в каждом новом чертеже сразу создавался вид с требуемым масштабом. Для этого вызовите команду Сервис — Параметры... — Новые документы — Графический документ — Параметры листа (документа) — Вид.

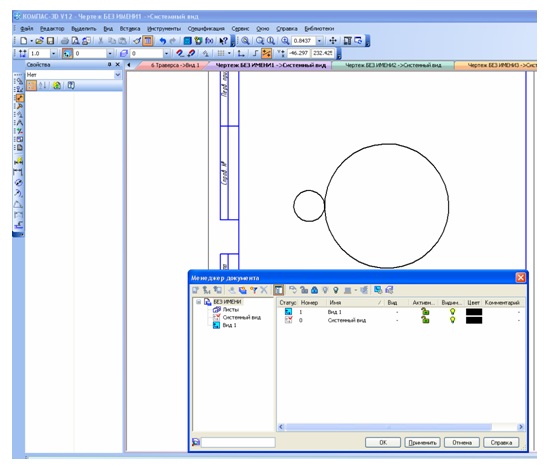

При создании нового чертежа в нем автоматически формируется системный вид с масштабом 1:1 (системный вид – это вид с номером «0» (ноль) в состоянии видов).
- Окно Менеджер документа

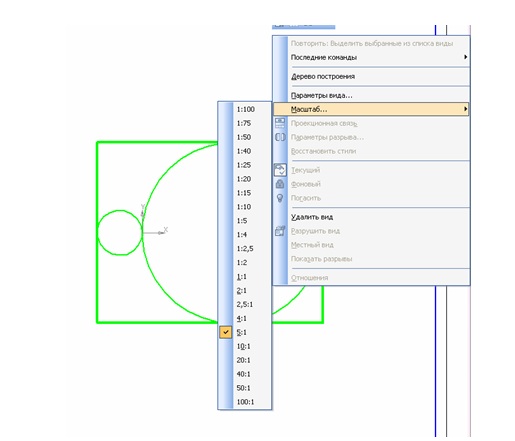

Если вы имеете построения в нескольких видах и необходимо узнать масштаб каждого из них, то пройдите по маршруту: Выделить – Вид –Указанием (или Выбором) – правая кнопка мыши – Масштаб – и вы узнаете масштаб того вида, который в данный момент является активным. В нашем случае обе окружности выполнены в масштабе 5:1.
- Определение масштаба вида
Параметры системного вида изменить невозможно. Поэтому, если в чертеже требуется создать изображение в масштабе, отличном от 1:1, то необходимо сначала создать новый вид с нужным масштабом.
Если вы используете один и тот же масштаб для большинства чертежей, то создание соответствующего вида в каждом чертеже нерационально. В этом случае можно сделать так, чтобы в каждом новом чертеже сразу создавался вид с требуемым масштабом. Для этого вызовите команду Сервис — Параметры... — Новые документы — Графический документ — Параметры листа (документа) — Вид.
