Тема: Как правильно читать строительные чертежи
Сходу разобраться, как правильно читать строительные чертежи, не совсем просто. Для этого надо знать основные виды, приемы и правила изображения предметов различной формы и величины на плоскости, а также условные обозначения и стандарты, принятые для выполнения чертежей и их оформления. Если чертеж изготавливается с помощью САПР, то его чтение возможно без распечатки, прямо с экрана монитора. Но, в этом случае следует знать, как уменьшать или увеличивать чертеж, чтобы не было искажений.

Кроме того, следует учитывать, что строительные чертежи имеют свои особенности, отраженные в нормах соответствующих стандартов. Если речь идет об элементарных навыках, то чтение любого рабочего чертежа нужно начинать с его основной надписи, для того чтобы выяснить название детали или объекта, его назначение и масштаб, данные о материале и весе детали.

В процессе ознакомления с проставленными на чертеже размерами нужно обязательно учитывать масштаб изображения. Как правило, в натуральную величину чертежи делаются крайне редко. Для строительных чертежей, в частности, характерны масштабы уменьшения. Например, планы, фасады и разрезы выполняются в масштабе 1:50, 1:100, 1:200, планы перекрытий и стропил – 1:100 и т.д. На строительных чертежах некоторые размеры (отметки уровней фасадов и разрезов) проставляются в метрах, а остальные в традиционных миллиметрах.

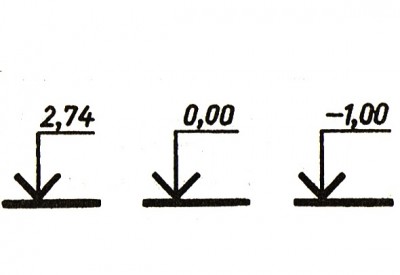

как правильно читать строительные чертежи.jpg
Высотные отметки на строительных чертежах
Аватара пользователя
0
Alex125
Отзывов: 0
Сообщения: 49
Бонусы: 10.00
Баллы репутации: 0
Личное сообщение
Тема: Re: Как правильно читать строительные чертежи
Спасибо, что объяснили, как правильно читать строительные чертежи. Это действительно очень познавательная и интересная статья, а главное, что каждый желающий сможет научиться читать чертежи с ее помощью. Всегда слежу за Вашим форумом, потому что постоянно узнаю что-то новое с Вашей помощью.
0
Специалист
Эксперт
Отзывов: 0
Сообщения: 1589
Бонусы: -488.51
Благодарил (а): 50 раз
Поблагодарили: 33 раза
Баллы репутации: 1744
Личное сообщение
Тема: Re: Как правильно читать строительные чертежи
Сегодня гораздо проще и научиться читать, и чертить чертежи. Под рукой всегда есть незаменимый источник информации - Интернет. А вот лет двадцать тому студентам было немного сложней. Приходилось держать под рукой массу справочников и учебников, чтобы быть "на коне". Правда, мне кажется, что и знания то поколение студентов получало более основательные и качественные.
0
twitterguru
Эксперт
Отзывов: 3
Сообщения: 545
Бонусы: 2,317.74
Благодарил (а): 11 раз
Поблагодарили: 12 раз
Баллы репутации: 223
Личное сообщение
Тема: Re: Как правильно читать строительные чертежи
Специалист писал(а):А вот лет двадцать тому студентам было немного сложней. Приходилось держать под рукой массу справочников и учебников, чтобы быть "на коне". Правда, мне кажется, что и знания то поколение студентов получало более основательные и качественные.


Когда я учился в школе, у нас был такой предмет - черчение. Там школьники получали вполне адекватную информацию о том, как правильно читать строительные чертежи. Да и прочие графические изображения, которые делаются карандашом, циркулем и линейкой. Кроме того, они учились и сами создавать такие изображения. Конечно, пригождались полученные знания лишь тем, кто шёл в политехнический институт или техническое училище.

Как сейчас в средней школе с черчением, я не знаю. А студенты чертить разучились - всё делает программное обеспечение. Ладно, хоть читать и понимать не разучились.
Доктор, он как строитель. Цветы и конфеты не пьёт.
Аватара пользователя
0
Старший
Эксперт
Отзывов: 0
Сообщения: 4845
Бонусы: 18,693.14
Благодарил (а): 70 раз
Поблагодарили: 247 раз
Баллы репутации: 2951
Личное сообщение
Тема: Re: Как правильно читать строительные чертежи
twitterguru писал(а):Когда я учился в школе, у нас был такой предмет - черчение. Там школьники получали вполне адекватную информацию о том, как правильно читать строительные чертежи. Да и прочие графические изображения, которые делаются карандашом, циркулем и линейкой. Кроме того, они учились и сами создавать такие изображения. Конечно, пригождались полученные знания лишь тем, кто шёл в политехнический институт или техническое училище.

Как сейчас в средней школе с черчением, я не знаю. А студенты чертить разучились - всё делает программное обеспечение. Ладно, хоть читать и понимать не разучились.

Очень полезный был предмет - черчение. Муторный, многим не нравился, но все-таки полезный. Кому-то и вообще стал первым шагом в будущее, кто-то пошел по данной стезе.
Но насколько слышал, во многих школах такой предмет нынче отсутствует, например, в школах или классах с уклоном в сторону психологии, филологии и так далее. Я учился в 90-е, и у меня не было в школе уклонов до 10-го класса. Сначала общеобразовательная стандартная программа, а далее уже - 10-й и 11-й классы - профильные. Сейчас многое изменилось.
Но скажу так, что если сегодня кому нужно правильно читать чертеж, то это для многих станет очень серьезным заданием. Просто почитать несколько сообщений и рекомендаций - не тема, так не научишься. Если есть начальные знания, с Интернетом будет проще, но сам до профессионального уровня не дойдешь все равно.
0
собеседник
Эксперт
Отзывов: 0
Сообщения: 814
Бонусы: 2,842.27
Поблагодарили: 49 раз
Баллы репутации: 1
Личное сообщение
Тема: Re: Как правильно читать строительные чертежи
Научиться читать чертеж, этого мало. Нужно еще научится проверить его с данными, которые Вы заложили для своего будущего объекта. Раньше чертили за кульманами вручную, проверяли архитекторы все внесенные на чертеж размеры и параметры. если что не так стерочкой подтерали и исправляли. Сейчас все проще, загнали в программу, она все выдала. Проверять особо никто не будет, а при стоительстве может получиться абракадабра. По - этому обязательно нужно проверять по плоскостям, по осям, по ширине и высоте. правильно ли указаны длины и нулевые отметки и т.д
0
twitterguru
Эксперт
Отзывов: 3
Сообщения: 545
Бонусы: 2,317.74
Благодарил (а): 11 раз
Поблагодарили: 12 раз
Баллы репутации: 223
Личное сообщение
Тема: Re: Как правильно читать строительные чертежи
собеседник писал(а):Сейчас все проще, загнали в программу, она все выдала. Проверять особо никто не будет, а при стоительстве может получиться абракадабра. По - этому обязательно нужно проверять по плоскостям, по осям, по ширине и высоте. правильно ли указаны длины и нулевые отметки и т.д


Какой-то вы, батенька, пессимист! Всё-таки составители программ тоже не лаптем щи хлебают и наверняка их учили, как правильно читать строительные чертежи. Равно как и тех людей, которые эти программы проверяли, сертифицировали и уже не раз опробовали на практике. Если бы было по-другому, уже бы не раз проявилось. Конечно, контроль нужен, но и излишняя подозрительность вряд ли полезна. Паранойя до добра не доведёт! :roll:
