Как правильно сделать чертеж

[Специалист]

Рассказать в одном обзоре, как правильно сделать чертеж невозможно в принципе. Поэтому для начала ограничимся общими требованиями и нормами ГОСТа к оформлению чертежей.

Для начала надо четко уяснить, что все вопросы и нюансы оформления и выполнения чертежей четко прописаны в соответствующих стандартах ЕСКД. Если что-то непонятно, то не надо изобретать велосипед, а искать соответствующее разъяснение.

Например, ГОСТ- 2.301-68 регламентирует размеры форматов (А0 - 841x1189 мм, А1 - 841x594 мм, А2 - 420x594 мм, А3 - 420x297мм, А4 - 210x297 мм). Виды и толщина линий на чертежах регламентируются ГОСТ- 2.303-68, чертежные шрифты – ГОСТ- 2.304-81, а общие правила выполнения видов, разрезов и сечений – ГОСТ- 2.305-68.

Для того чтобы экономить время и не искать постоянно тот или иной ГОСТ под рукой желательно иметь справочник по ЕСКД (Единой системе конструкторской документации). Там вся эта информация обобщена и изложена в доступном виде.

Отдельного внимания заслуживает изготовление чертежей с помощью систем автоматизированного проектирования (САПР). Многочисленные компьютерные программы значительно облегчают и ускоряют процесс построения чертежей. Но, каждая из них имеет свои особенности и требует персонального изучения.

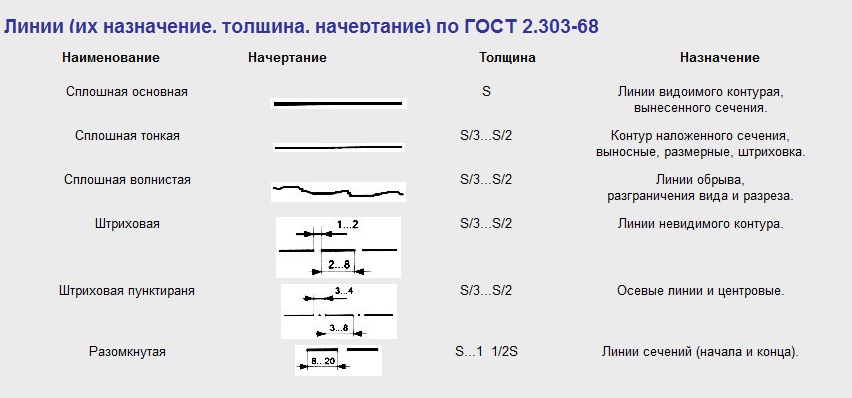

Виды линий согласно ГОСТ- 2.303-68

[mariska]

Это ведь только общие сведения про то, как правильно сделать чертёж. Каждый человек, учившийся в техническом ВУЗе, или даже в техникуме, помнит, что минимум два семестра нужно чтобы освоить правильное черчение. Ну так вот на одной страничке этого не описать. Можно только представить глобальность этой дисциплины.

[Специалист]

Совершенно верно. Ни один, даже самый продвинутый форум не может заменить полноценное образование. Тем более техническое. В то же время многие новички считают, что проектирование и строительство - не такая уж сложная штука и вполне можно ограничиться интуицией. Именно для них создавался ряд тем, в которых дается самое общее представление о тех или иных аспектах строительства. Для многих - это детский сад, но для кого-то настоящим откровением становится тот факт, что существуют ГОСТы и СНиПы, регламентирующие различные виды работ и пр.

[Пользователь]

В то же время многие новички считают, что проектирование и строительство - не такая уж сложная штука и вполне можно ограничиться интуицией.

Интуиция, конечно, дело хорошее и очень нужное. Но, на одной интуиции далеко не уедешь. Хотя, профанов в строительстве сегодня действительно хватает. А страдают в результате доверчивые заказчики, которые "ведутся" на "сказочников"-проектировщиков.

[Proektant]

... для кого-то настоящим откровением становится тот факт, что существуют ГОСТы и СНиПы, регламентирующие различные виды работ и пр.

А еще есть категория подрядчиков, которые все прекрасно знают, но делают вид, что для них стандарты не писаны. На строительстве частных домов сегодня можно насмотреться таких "чудес", что не знаешь - то ли плакать нужно, то ли смеяться.

[Феликс]

Нужно ли все данные правила изучать, если делать чертеж для себя, под строительство малоэтажное и возведение хозяйственных помещений. По идее, мне необходимо не корректное оформление, а точный расчет и чтобы чертеж был понятен мне и работникам. Мне - для составления сметы и понятия о этапах стройки, работникам тоже понятно для чего. Не нужно ведь под дачное строительство мелкое проекты писать и документацией сложной заниматься, правильно рассуждаю?

[Виктор Николаев]

Если что-то надо начертить, Автокадом пользуюсь. На уровне простого пользователя, конечно. Освоил только основные (простейшие) функции. Сложный чертеж не построю, а элементарные вещи - запросто. Линейка, циркуль и транспортир остались в прошлом. Готовый чертеж можно на принтере распечатать. Все быстро и удобно.

[Старший]

Нужно ли все данные правила изучать, если делать чертеж для себя, под строительство малоэтажное и возведение хозяйственных помещений. По идее, мне необходимо не корректное оформление, а точный расчет и чтобы чертеж был понятен мне и работникам. Мне - для составления сметы и понятия о этапах стройки, работникам тоже понятно для чего. Не нужно ведь под дачное строительство мелкое проекты писать и документацией сложной заниматься, правильно рассуждаю?

Если вы строите что-то капитальное, то для собственного успокоения и оформления в будущем обязательно нужны проекты, в которых будет все не только разрисовано, но и расписано в дополнительных сметах. На уровне простейшего дачного строительства, если вам нужна беседка или сарай, не выдумывайте, какие там проекты):-) Или вы еще хотите поучиться, как правильно сделать чертеж и так далее? Это не часа и не двух дело, это годы, чтобы все расчеты были не только на бумаге в цифрах, но также и в полном соответствии. Данным вопросом люди занимаются десятки лет, и то допускают ошибки. Самое простое под мелкое строительство - это план-набросок. такой должен уметь каждый, кто называет себя мастером)) Это несложно, и с каждым разом доходит до автоматизма. Понятное дело, что иногда хочется что-то и более серьезное сделать, но я бы советовал это только под присмотром профи. С беседкой ничего не случится при мелких помарках, а вот дом с таким подходом я бы не строил.

[Феликс]

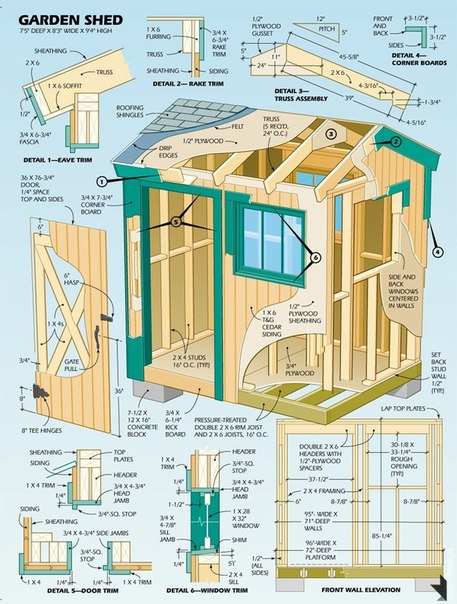

Ниче так чертеж получился. У меня все намного проще, и если есть подтверждение тому, что никаких особенных планов чертить не нужно, то и не буду. Схем и планов пересмотрел несколько десятков, пытался как-то отталкиваться от одного заумного, наподобие представленного выше, но решил, что справлюсь и со своим. К сожалению, его нет в электронном виде, а то показал бы его. Он напоминает следующую картинку. Ну, у меня еще с размерами, сносками и цифрами и общими расчетами ниже. Думаю, этого достаточно))
