Как рассчитать масштаб чертежа

[Специалист]

Общеизвестно, что на подавляющем большинстве чертежей изображения деталей и объектов строятся не в натуральную величину, а с использованием масштабов уменьшения или увеличения. В этой связи многие пользователи сталкиваются с проблемой, как рассчитать масштаб чертежа, чтобы получить необходимый размер изображения.

В случае, если есть «бумажный» вариант чертежа и известен хотя бы один размер, то нужно вычислить соотношение известной стороны к измеренному. Если электронная версия чертежа строится в Автокаде, то нужно выделить все объекты, далее активизировать команду «scale» и задать вычисленный масштабный коэффициент.

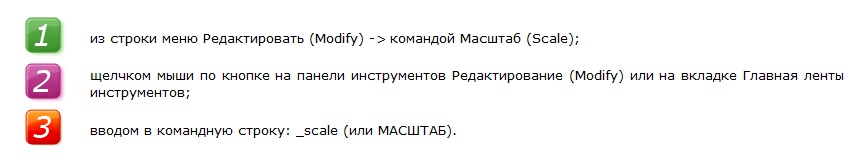

Вызываем команду Scale (Масштаб)

Следует помнить, что в Автокаде используются безразмерные единицы, а вы уже сами решаете, какую размерность нужно использовать в конкретной ситуации (метры, миллиметры, дюймы и пр.). Для того чтобы настроить комфортное отражение выбранных единиц заходим в Format и вызываем команду UNITS. При вызове этой команды появляется диалоговое окно, в котором можно задать целый ряд параметров. Главные из них:
• Type – выбор одного из 5 типов единиц: architectural (1'-6"), decimal (125.00), engineering (2.003"), fractional (1 ¼), scientific (0.75E+01). В России чаще всего используются десятичные, а в США – архитектурные.
• Precision (точность) – устанавливает количество знаков после запятой.

[Николай Отт]

Общеизвестно, что на подавляющем большинстве чертежей изображения деталей и объектов строятся не в натуральную величину, а с использованием масштабов уменьшения или увеличения. В этой связи многие пользователи сталкиваются с проблемой, как рассчитать масштаб чертежа, чтобы получить необходимый размер изображения.

В случае, если есть «бумажный» вариант чертежа и известен хотя бы один размер, то нужно вычислить соотношение известной стороны к измеренному. Если электронная версия чертежа строится в Автокаде, то нужно выделить все объекты, далее активизировать команду «scale» и задать вычисленный масштабный коэффициент.

как рассчитать масштаб чертежа.jpg

Следует помнить, что в Автокаде используются безразмерные единицы, а вы уже сами решаете, какую размерность нужно использовать в конкретной ситуации (метры, миллиметры, дюймы и пр.). Для того чтобы настроить комфортное отражение выбранных единиц заходим в Format и вызываем команду UNITS. При вызове этой команды появляется диалоговое окно, в котором можно задать целый ряд параметров. Главные из них:
• Type – выбор одного из 5 типов единиц: architectural (1'-6"), decimal (125.00), engineering (2.003"), fractional (1 ¼), scientific (0.75E+01). В России чаще всего используются десятичные, а в США – архитектурные.
• Precision (точность) – устанавливает количество знаков после запятой.

Доброе утро. Честно говоря, я так и не понял, как же правильно рассчитать масштаб чертежа в данной программе. Для этого потребуется очень много времени да? Наверное, все таки лучше и рациональнее сделать заказ чертёжа у специалиста. А то потратишь кучу времени, а результат еще не получится. Если у кого то есть более подробная информация, давайте делиться ей. Лучше бы посмотреть видео или фотографии по данному вопросу. Это было бы намного нагляднее.

[Егор Марч]

Мне привычней масштабировать с карандашам в руке за кульманами. Но с недавнего времени начал осваивать автокад. Работа в программе конечно значительно упрощает задачу, но к экрану никак не привыкну.
Те же 10000 на 20000 мм. на экране в пикселях не помещаются. Я так понимаю, что для читаемого чертежа на экране нужно научится грамотно масштабировать, а как?
Видел мнение, что масштаб чертежа можно указывать непосредственно перед заказом чертежа на печать, так ли это?
Профессионалы автокада, буду благодарен за ваш опыт:)

[Иван Федотов]

С современными технологиями кульман уходит на задний план на самом деле. Сейчас намного проще сделать чертеж в автокаде и менять масштаб чертежа можно без проблем, что к сожалению не возможно сделать делая на бумаге. Заказ чертежа можно сделать как в масштабе так и нет если что можно изменить масштаб в программе не испытывая затруднений.
