Опубликована: 28 май 2012, 21:00
Если вы спросите у опытного пользователя, как сделать чертеж в компасе, то, скорее всего, вам посоветуют для начала освоить три панели в интерфейсе этой программы: «Геометрия», «Редактирование» и «Размеры». Остальные можно просто отключить, чтобы не рассеивалось внимание. С помощью инструментов на этих панелях можно создать двухмерный чертеж любой сложности. Ну, а классическое начало: «Файл» - «Создать» и выбираем «Чертеж» или просто кликаем значок в левой части верхней панели и получаем чистый лист.
Очень большой «заманухой» Компаса является возможность автоматического создания чертежей по имеющейся 3d модели. Т.е., если вы не большой любитель черчения, а отдаете предпочтение твердотельному моделированию, то нет никаких проблем – строите модель и «легким движением руки» преобразуете ее в чертежи. Правда, в разных версиях программы эта процедура по-разному реализуется. В 5-й версии достаточно было кликнуть в меню «Файл» закладку «Создать заготовку чертежа». А вот в более поздних версиях сначала кликаем «СОЗДАТЬ» - «ЧЕРТЕЖ», а затем на панели «ВКЛАДКА» - «ВСТАВКА», далее «ВИД С МОДЕЛИ», «СТАДНАРТНЫЕ».
Самое главное при работе с Компасом – не торопиться и внимательно читать все подсказки, появляющиеся в нижней части экрана. Если что-то сделали не так, то всегда можно воспользоваться «молотком» (панель «Редактирование») и внести коррективы.

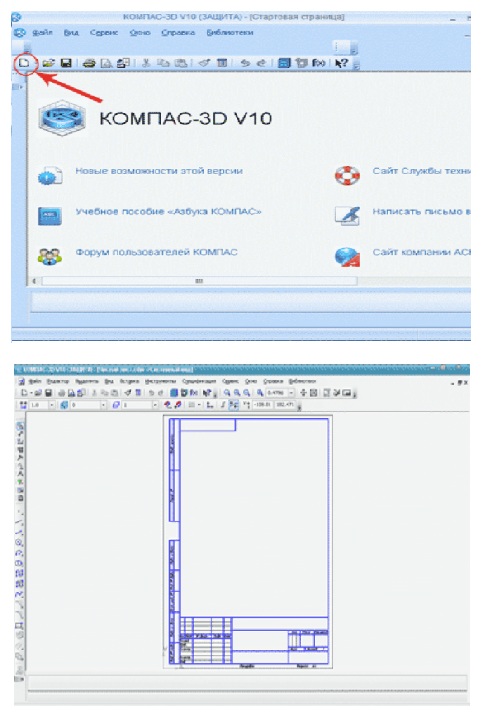

- Создаем чистый лист для будущего чертежа
Очень большой «заманухой» Компаса является возможность автоматического создания чертежей по имеющейся 3d модели. Т.е., если вы не большой любитель черчения, а отдаете предпочтение твердотельному моделированию, то нет никаких проблем – строите модель и «легким движением руки» преобразуете ее в чертежи. Правда, в разных версиях программы эта процедура по-разному реализуется. В 5-й версии достаточно было кликнуть в меню «Файл» закладку «Создать заготовку чертежа». А вот в более поздних версиях сначала кликаем «СОЗДАТЬ» - «ЧЕРТЕЖ», а затем на панели «ВКЛАДКА» - «ВСТАВКА», далее «ВИД С МОДЕЛИ», «СТАДНАРТНЫЕ».
Самое главное при работе с Компасом – не торопиться и внимательно читать все подсказки, появляющиеся в нижней части экрана. Если что-то сделали не так, то всегда можно воспользоваться «молотком» (панель «Редактирование») и внести коррективы.
Проверено.
