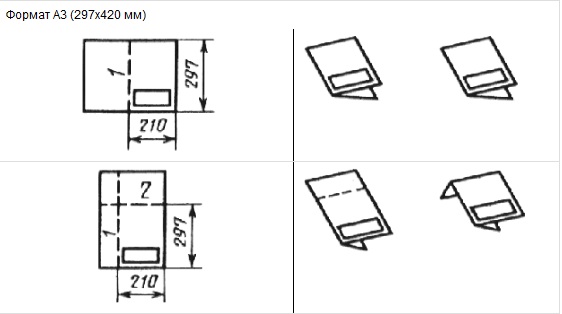

Из пяти форматов, используемых в черчении (А0, А1, А2, А3, А4) базовым является А4. Все остальные в архив сдаются сложенными таким образом, чтобы получились базовые 197*210 миллиметров. Проще всего ответить на вопрос, как складывать чертежи а3. Для того, чтобы получить искомое достаточно согнуть длинную сторону (420 мм) пополам. Если же вы задумались, как сложить чертеж а3 вертикальной ориентации, то на рисунке видно, что здесь придется сделать не один, а два сгиба.
Несколько сложней процесс складывания чертежей большего формата. Для того, чтобы максимально упростить эту процедуру в ГОСТ 2.501-88 есть соответствующие разъяснения. В частности, этим стандартом определено, что возможны два вида складывания чертежей: в папки и для непосредственного брошюрования. Чаще всего чертежники сталкиваются с первым видом.

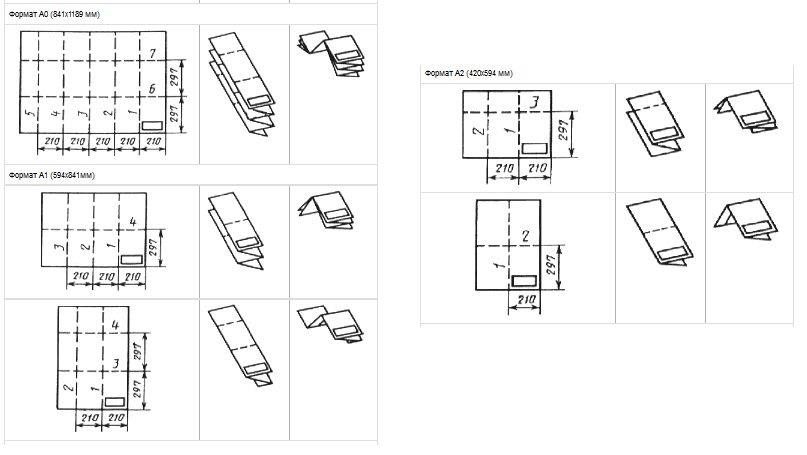

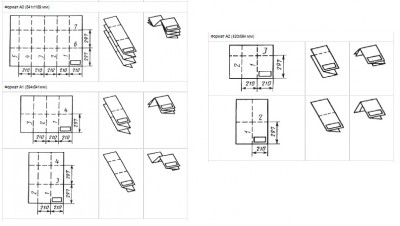

Листы чертежей всех форматов нужно складывать сначала вдоль линий перпендикулярных, а затем вдоль линий параллельных к основной надписи. После складывания листы чертежей должны иметь основную надпись на лицевой стороне сложенного листа. Последовательность складывания можно посмотреть на рисунке.
Все картинки относятся к подготовке чертежей для складывания в папки.
Несколько сложней процесс складывания чертежей большего формата. Для того, чтобы максимально упростить эту процедуру в ГОСТ 2.501-88 есть соответствующие разъяснения. В частности, этим стандартом определено, что возможны два вида складывания чертежей: в папки и для непосредственного брошюрования. Чаще всего чертежники сталкиваются с первым видом.
Листы чертежей всех форматов нужно складывать сначала вдоль линий перпендикулярных, а затем вдоль линий параллельных к основной надписи. После складывания листы чертежей должны иметь основную надпись на лицевой стороне сложенного листа. Последовательность складывания можно посмотреть на рисунке.
Все картинки относятся к подготовке чертежей для складывания в папки.
