Тема: Как создать чертеж в Компасе

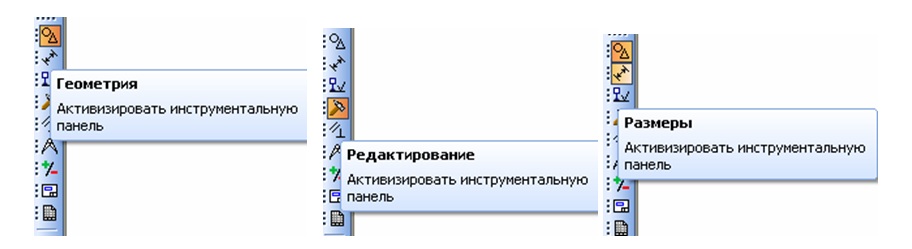

Если вы задумались над тем, как создать чертеж в Компасе, то из всего многообразия представленных в интерфейсе программы панелей инструментов советуем начать с трех наиболее важных:

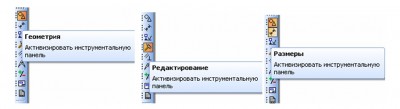

как создать чертеж в компасе.jpg
Самые востребованные панели инструментов в Компасе

В развернутом виде панели представлены ниже:

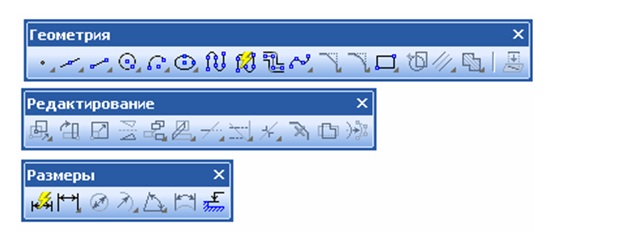

как создать чертеж в компасе-2.jpg
Так выглядят эти панели в развернутом виде

Панель «Геометрия» - это инструмент для вычерчивания точек, вспомогательных линий, отрезков, окружностей, эллипсов, многоугольников и т.п. Подведите курсор к любой иконке и узнаете ее назначение, маленький треугольник внизу иконки позволяет развернуть ее и увидеть все многообразие возможных прямых (параллельных, перпендикулярных), отрезков или кривых.

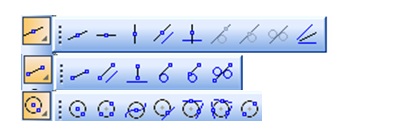

как создать чертеж в компасе-3.jpg
Панель Геометрия заслуживает более пристального изучения
как создать чертеж в компасе-3.jpg (17.29 КБ) 810 просмотров

В Компасе очень удобный и наглядный интерфейс – все сопровождается постоянными текстовыми подсказками. При построении читайте текст не только при подсвечивании иконки, но и не забывайте обязательно каждый раз опускать глаза вниз экрана (на панель свойств) – при нажатии любой кнопки программа начинает «разговаривать» с вами, указывая на ваши возможные дальнейшие действия. Например, длину и угол наклона отрезка можно ввести в соответствующие ячейки на панели свойств непосредственно с клавиатуры. А панель «Редактирование» позволит исправить обязательно появившиеся ошибки или неточности построения. Ну а законченный вид чертеж имеет только с нанесенными на него размерами, поэтому без панели «Размеры» - никуда.
Аватара пользователя
0
Виталий баламут
Эксперт
Отзывов: 0
Сообщения: 55
Бонусы: 191.57
Баллы репутации: 1
Личное сообщение
Тема: Как создать чертеж в Компасе
Специалист писал(а):Если вы задумались над тем, как создать чертеж в Компасе, то из всего многообразия представленных в интерфейсе программы панелей инструментов советуем начать с трех наиболее важных:
как создать чертеж в компасе.jpg

В развернутом виде панели представлены ниже:
как создать чертеж в компасе-2.jpg

Панель «Геометрия» - это инструмент для вычерчивания точек, вспомогательных линий, отрезков, окружностей, эллипсов, многоугольников и т.п. Подведите курсор к любой иконке и узнаете ее назначение, маленький треугольник внизу иконки позволяет развернуть ее и увидеть все многообразие возможных прямых (параллельных, перпендикулярных), отрезков или кривых.
как создать чертеж в компасе-3.jpg

В Компасе очень удобный и наглядный интерфейс – все сопровождается постоянными текстовыми подсказками. При построении читайте текст не только при подсвечивании иконки, но и не забывайте обязательно каждый раз опускать глаза вниз экрана (на панель свойств) – при нажатии любой кнопки программа начинает «разговаривать» с вами, указывая на ваши возможные дальнейшие действия. Например, длину и угол наклона отрезка можно ввести в соответствующие ячейки на панели свойств непосредственно с клавиатуры. А панель «Редактирование» позволит исправить обязательно появившиеся ошибки или неточности построения. Ну а законченный вид чертеж имеет только с нанесенными на него размерами, поэтому без панели «Размеры» - никуда.


Добрый вечер. Честно говоря, я так и не понял, как же сделать чертеж в Компасе. Понимаю, что программа компас не из лёгких. Скорее всего необходима практика и несколько раз нужно попытаться сделать чертёж самому. Просто в настоящее время мне необходимо спроектировать некоторые виды конструкции и друг посоветовал сделать это именно в программе компас. Прочитав ваше сообщение, понимаю, что это не совсем лёгкий процесс. Может быть лучше доверить этот вопрос профессионалу?
Аватара пользователя
0
Артём Конев
Эксперт
Отзывов: 0
Сообщения: 92
Бонусы: 313.80
Баллы репутации: 0
Личное сообщение
Тема: Как создать чертеж в Компасе
Виталий баламут, Ну смотря для чего Вам нужно делать чертеж в компасе если для собственного интереса, то только практика поможет овладеть. А так программа компас почти самая простая и интуитивно понятная стоит всего потратить немного своего времени на её изучение. если вопросы какие будут то обращаетесь подскажите.
