Опубликована: 28 май 2012, 23:47
По общепринятым нормам на чертеже изображением должно быть занято не менее 75% места, т.е. мелкие детали необходимо увеличивать, а крупные – уменьшать. Попытаемся разобраться на практическом примере как уменьшить чертеж в Компасе.
Уменьшить или увеличить чертеж в Компасе можно двумя самыми простыми способами: используя операцию масштабирования или вставку вида в новом масштабе. Если речь идет только о том, чтобы уменьшить изображение на чертеже для получения общего представления о его конфигурации, то вполне можно обойтись масштабированием.
Масштабирование выглядит следующим образом: выделите необходимый объект – «Редактор» – «Масштабирование» – на панели свойств (расположена внизу экрана) ввести необходимый масштаб по осям ОХ и ОY, например, 0,5 и 0,5 (изначально забито увеличение детали в 2 раза) – клик левой кнопкой мыши по чертежу – получаете уменьшенную деталь.
С точки зрения черчения такая операция неверна – если ваш чертеж был выполнен по необходимым размерам, то и они (размерные числа на чертеже) тоже уменьшатся во столько раз, во сколько вы масштабировали. Т.е. длина втулки будет указана не 45, а 22,5 мм, диаметр не 17, а 8,5 мм и.т.п.). В результате придется перебивать все размеры вручную.
Поэтому на практике применяют следующий порядок действий: выделить мышью деталь (подсветить) – правая мышь – Вырезать – клик по детали (она должна исчезнуть) – Вставка – Вид – на панели свойств (внизу экрана) в разворачивающемся меня выбрать необходимый масштаб – клик по чертежу – правая мышь – Вставить.
Успехов!
Уменьшить или увеличить чертеж в Компасе можно двумя самыми простыми способами: используя операцию масштабирования или вставку вида в новом масштабе. Если речь идет только о том, чтобы уменьшить изображение на чертеже для получения общего представления о его конфигурации, то вполне можно обойтись масштабированием.

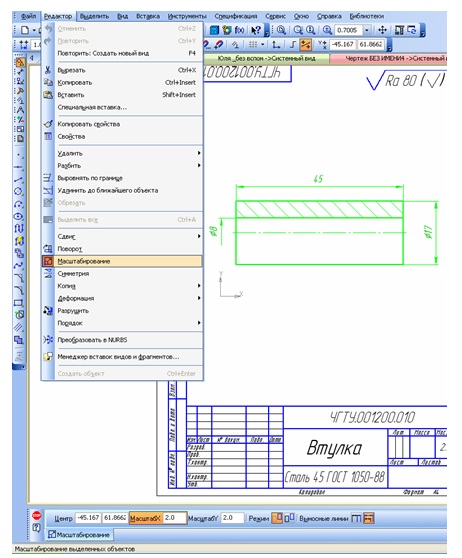

Масштабирование выглядит следующим образом: выделите необходимый объект – «Редактор» – «Масштабирование» – на панели свойств (расположена внизу экрана) ввести необходимый масштаб по осям ОХ и ОY, например, 0,5 и 0,5 (изначально забито увеличение детали в 2 раза) – клик левой кнопкой мыши по чертежу – получаете уменьшенную деталь.
- Масштабирование чертежа
С точки зрения черчения такая операция неверна – если ваш чертеж был выполнен по необходимым размерам, то и они (размерные числа на чертеже) тоже уменьшатся во столько раз, во сколько вы масштабировали. Т.е. длина втулки будет указана не 45, а 22,5 мм, диаметр не 17, а 8,5 мм и.т.п.). В результате придется перебивать все размеры вручную.
Поэтому на практике применяют следующий порядок действий: выделить мышью деталь (подсветить) – правая мышь – Вырезать – клик по детали (она должна исчезнуть) – Вставка – Вид – на панели свойств (внизу экрана) в разворачивающемся меня выбрать необходимый масштаб – клик по чертежу – правая мышь – Вставить.
Успехов!
