Как узнать масштаб чертежа

[Специалист]

Вопросы, связанные с масштабированием на этом форуме поднимались неоднократно. Попытаемся обобщить, как узнать масштаб чертежа для различных случаев. Самый простой вариант, когда держишь в руках «живой» ватман. В этом случае достаточно прочитать основную надпись на чертеже.

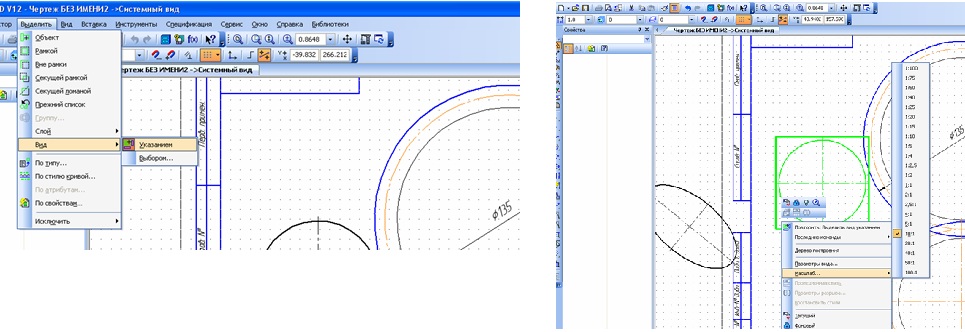

Компас сегодня является одной из самых популярных программ для компьютерной графики. Создавая чистый лист в этой программе, вы автоматически получаете возможность выполнять чертеж в натуральную величину (системный вид с номером «0»). Чтобы посмотреть масштаб какого-либо вида в уже созданной работе нужно для начала зайти в меню «Выделить», далее «Вид» и переходим на «Указанием». После этого кликаем левой кнопкой мыши по элементу чертежа, масштаб которого хотим узнать (вид подсветится рамкой). Осталось кликнуть правой мышью, чтобы увидеть галочку напротив масштаба данного вида.

Определяем масштаб чертежа в Компасе

Для новичков, взявшихся осваивать Автокад, настоящим откровением является тот факт, что меняя масштаб мы не привязываемся к какой-то определенной системе единиц. Речь идет просто о коэффициенте, который показывает степень увеличения или уменьшения чертежа. Необходимость масштаба появляется только когда нужно выводить на печать, и тогда нужна корректировка элементов чертежа с учетом масштаба печати.

[Alex125]

К сожалению, многие не знают, как узнать масштаб чертежа, и, порой, допускают грубейшие ошибки из-за того, что неправильно указали масштаб. К счастью, в этой теме все очень ясно и четко изложено, и я не думаю, что после прочтения статьи у кого-то могут остаться какие-то вопросы по поводу масштаба.

[Специалист]

К счастью, в этой теме все очень ясно и четко изложено, и я не думаю, что после прочтения статьи у кого-то могут остаться какие-то вопросы по поводу масштаба.

Я на это даже и не надеюсь. Вопросы появлялись, появляются и будут появляться. Это абсолютно нормально. Не спрашивает и не ошибается только тот, кто ничего не делает. Сейчас используется много компьютерных программ и каждая из них имеет свои особенности. Поэтому каждый раз приходится заново "открывать Америку" и рыскать по форумам в поисках информации.

[Пользователь]

Честно говоря, с Автокадом как-то совсем не понятно. Получается, что размерность на чертеже вообще не играет никакой роли?

[Специалист]

Честно говоря, с Автокадом как-то совсем не понятно. Получается, что размерность на чертеже вообще не играет никакой роли?

Фактически да. Когда Вы изменяете масштаб, то просто увеличиваете или уменьшаете деталь или чертеж. Что же касается размерности единиц измерения, то еще на этапе создания нового чертежа нужно задать один из типов (десятичные, инженерные, архитектурные, дробные, научные).

[Merku]

К примеру, есть какой-нибудь чертёж и известен один размер (длина, отрезок, сторона). Для того, чтобы понять масштаб, вычислю соотношение известной к измерениям, как М 1:100 - 1см на чертеже равен 100 см в натуре и пр. Обычно, вычисляю по известной стороне коэффициент масштаба, используя данный чертёж как подложку.

[Дубов]

Накачал чертежей в интернете по строительству дома, а институтские годы уже канули в лето сейчас сижу и гадаю, как узнать масштаб чертежа и чертеж выполнен в масштабе или нет? Может кто подскажет просветит меня в эту тему, знаю, что элементарно, но подзабыл уже немного.
