Опубликована: 05 июн 2012, 15:23
Корректное изменение масштаба чертежа, сделанного с помощью одной из компьютерных программ, очень часто ставит в тупик начинающих пользователей. Варианты решения этой задачи в Компасе уже рассматривались на форуме. В данной теме предлагаю обсудить, как в Автокаде уменьшить чертеж, не вызвав искажений.
Новички очень часто путают две команды – Zoom (Показать), которая просто увеличивает изображение чертежа и Scale (Масштаб). Следует помнить, что при нажатии Zoom все размеры объектов остаются без изменений, т.е. это не наш метод.
Вызвать команду масштабирования можно 3 путями:
• через меню Редактировать (Modify);
• кликом мыши по кнопке на вкладке Главной ленты инструментов;
• набрав с клавиатуры в командной строке: _scale (или МАСШТАБ)

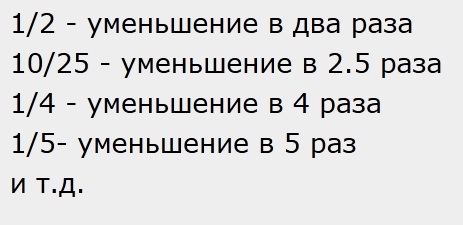

Выбирать изменяемые объекты можно сразу после вызова команды масштабирования, а можно сделать это заранее. Суть процесса это не меняет. Если выбор делается после, то машина сама попросит: Select object (Выберите объекты). Об окончании выбора объектов вы сигнализируете, нажав Enter или кликнув правой кнопкой мыши. После этого в командной строке AutoCAD появится запрос: Specify base point (Базовая точка). Вы задаете базовую точку курсором и вводите с клавиатуры нужный коэффициент масштабирования. Для масштабов уменьшения коэффициенты всегда меньше единицы.
Новички очень часто путают две команды – Zoom (Показать), которая просто увеличивает изображение чертежа и Scale (Масштаб). Следует помнить, что при нажатии Zoom все размеры объектов остаются без изменений, т.е. это не наш метод.
Вызвать команду масштабирования можно 3 путями:
• через меню Редактировать (Modify);
• кликом мыши по кнопке на вкладке Главной ленты инструментов;
• набрав с клавиатуры в командной строке: _scale (или МАСШТАБ)
Выбирать изменяемые объекты можно сразу после вызова команды масштабирования, а можно сделать это заранее. Суть процесса это не меняет. Если выбор делается после, то машина сама попросит: Select object (Выберите объекты). Об окончании выбора объектов вы сигнализируете, нажав Enter или кликнув правой кнопкой мыши. После этого в командной строке AutoCAD появится запрос: Specify base point (Базовая точка). Вы задаете базовую точку курсором и вводите с клавиатуры нужный коэффициент масштабирования. Для масштабов уменьшения коэффициенты всегда меньше единицы.
