Опубликована: 08 июл 2012, 21:43
Все, кому приходилось когда-либо работать с Компасом, знают, что увеличить изображение детали проще всего с помощью операции «Масштабирование». Она уже неоднократно «разбиралась» в аналогичных темах. Главный недостаток этой операции в том, что вместе с изображением увеличиваются и значения размерных чисел.

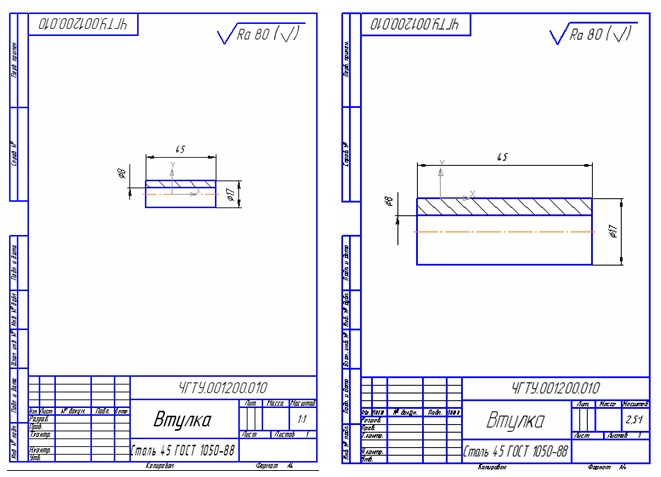

А, как вы знаете, на чертеже при любом масштабе ставятся действительные размеры детали. Т.е. размеры не должны изменяться, если наружный диаметр втулки был 17мм, то и после увеличения чертежа, число, указывающее диаметр не должно изменится. Этого достичь операцией масштабирования невозможно, разве что после увеличения детали перебивать все размеры вручную, что очень неудобно.
Разберемся, как в Компасе увеличить чертеж. Для корректного увеличения чертежа существует операция Вставка – Вид. Порядок действий следующий: выделить мышью деталь (подсветить) – правая мышь – Вырезать – клик по детали (она должна исчезнуть) – Вставка – Вид – на панели свойств (внизу экрана) в разворачивающемся меня выбрать необходимый масштаб – клик по чертежу – правая мышь – Вставить.
Вы получите увеличенный или уменьшенный чертеж своей детали с неизменившимися (действительными) размерами, что и требует ГОСТ.
Если что-то не получилось с первого раза, кнопку «Откат назад» никто не отменял. Удачи!
