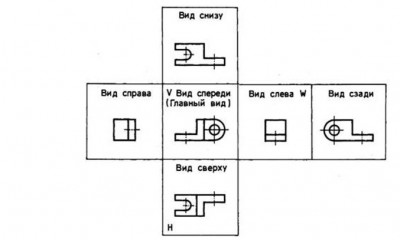

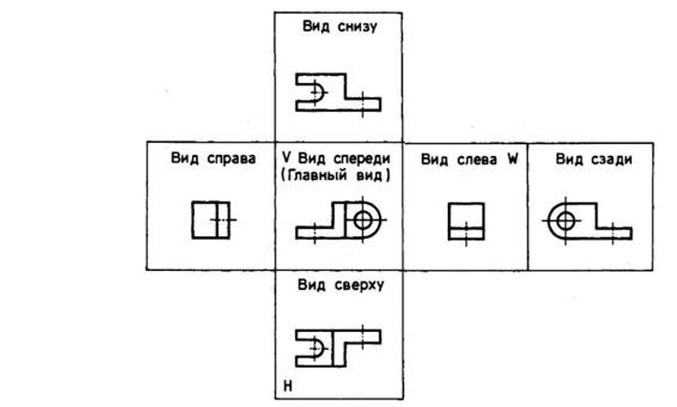

Общеизвестно, что проекционные изображения внешней видимой поверхности объектов на чертежах называются видами. В соответствии с существующими стандартами в черчении установлено шесть основных видов, которые получаются при проецировании предмета, помещенного внутрь куба на все его грани. На рисунке показано, как виды на чертеже располагаются.
На практике все шесть видов на одном чертеже практически никогда не используются, т.к. все теми же стандартами регламентировано, что необходимо использовать минимальное количество видов, дающих полное представление о форме, строении и размерах деталей или объектов. Чаще всего используется три вида:
• вид спереди (главный вид) размещается на месте фронтальной проекции;
• вид сверху размещается на месте горизонтальной проекции (под главным видом);
• вид слева располагается на мес¬те профильной проекции (справа от главного вида).
Самые большие требования выдвигаются к главному виду. Он должен содержать максимум информации об объекте. Главный вид должен содержать наибольшую информацию о предмете, давать представление об особенностях формы, показывать ее силуэт, изгибы, уступы, выемки, отверстия и пр. Расстояние между видами строго не регламентируется. Единственное условие – должно оставаться место для нанесения размеров.
На практике все шесть видов на одном чертеже практически никогда не используются, т.к. все теми же стандартами регламентировано, что необходимо использовать минимальное количество видов, дающих полное представление о форме, строении и размерах деталей или объектов. Чаще всего используется три вида:
• вид спереди (главный вид) размещается на месте фронтальной проекции;
• вид сверху размещается на месте горизонтальной проекции (под главным видом);
• вид слева располагается на мес¬те профильной проекции (справа от главного вида).
Самые большие требования выдвигаются к главному виду. Он должен содержать максимум информации об объекте. Главный вид должен содержать наибольшую информацию о предмете, давать представление об особенностях формы, показывать ее силуэт, изгибы, уступы, выемки, отверстия и пр. Расстояние между видами строго не регламентируется. Единственное условие – должно оставаться место для нанесения размеров.
