Как вставить чертеж в Автокад

[Специалист]

Всем, кто работает с AutoCAD периодически приходится ломать голову над тем, как «состыковаться» с другими чертежными программами и графическими редакторами. Ничего не поделаешь, каждый работает с тем инструментом, который есть в наличии или который удобнее. Поэтому вопросы вроде того, как вставить чертеж в Автокад появлялись, появляются и будут появляться на специализированных форумах. Рассмотрим самый распространенный вариант, когда мы отсканировали картинку или чертеж, сохранили его в формате JPEG или TIFF, а теперь изображение надо вставить в Автокад.

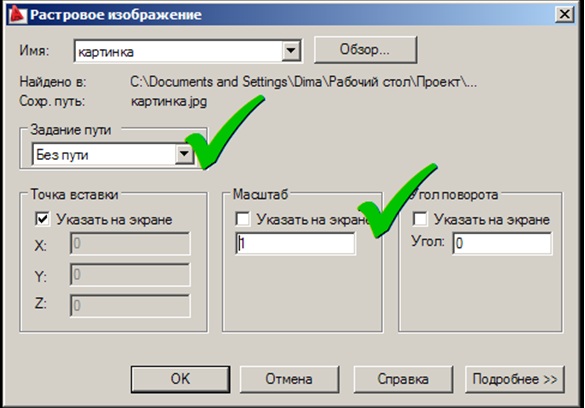

Первым делом располагаем файл изображения в одной папке с нашим проектом (dwg-файлом). Затем заходим в AutoCAD и движемся по следующему пути: «Вставка» - «Растровое изображение» - открываем картинку и прописываем параметры изображения:

Прописываем параметры

Обратите внимание на масштаб. Для расширения .tif вставлять с масштабом 1,0, а для .jpg с масштабом разрешения скана ( чаще всего 300). После этого кликом левой клавишей мыши указываем нужное место вставки. Масштаб меняем используя стандартную команду масштабирования Autocad.

Скорее всего, придется удалять контур вставленной картинки, т.к. при печати черная рамка вокруг изображения будет явно лишней. Для этого выбираем пункт меню «Редактировать», далее переходим «Объект» - «Изображение» - «Контур». Для того чтобы скрыть контурнеобходимо ввести «0», для показа контуров изображения на экране и вывода их на печать – «1», а для отображения контуров изображения без вывода на печать – «2».
