Какие бывают чертежи

[Специалист]

Пытаясь разобраться в классификации, какие бывают чертежи, не следует забывать, что все виды чертежной документации выполняются в соответствии с требованиями ГОСТов. Самодеятельность в этой области не проходит, т.к. правила устанавливаются для всех одни. В нашем случае они регламентируются ГОСТ 2.102-68.

Что же касается признаков, по которым классифицируются чертежи, то они могут быть самыми разными. Общепринятыми для всех отраслей считаются такие виды:
• чертеж детали;
• сборочный чертеж;
• чертеж общего вида;
• теоретический чертеж;
• габаритный чертеж;
• монтажный чертеж;
• электромонтажный чертеж;
• эскиз;
• фоточертеж;
• схема.
При более пристальном изучении обнаруживается масса тонкостей. Скажем, некоторые из этих видов чертежей могут включать в себя несколько подвидов. Например, к сборочным чертежам относятся также гидромонтажные, пневмомонтажные и электромонтажные. На монтажных чертежах помимо устанавливаемого оборудования должны быть чертежи фундаментов, специально разрабатываемых для установки изделий и т.д.

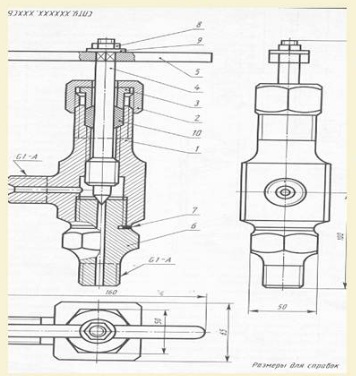

Сборочный чертеж

какие бывают чертежи.jpg (42.19 КБ) 16131 просмотр

По способу выполнения и характеру использования чертежи делятся на:
• оригиналы – предназначены для изготовления подлинников;
• подлинники – служат основой для многократного копирования, заверяются в установленном порядке подписями;
• дубликаты – чертежи, идентичные подлиннику, служат основой для копий;
• копии – предназначены для непосредственного использования при разработке в производстве, эксплуатации и ремонте изделий.

Кроме того, в технической литературе можно встретить упоминания об эксплуатационных и ремонтных чертежах, а также об учебно-технических плакатах.

[kasim]

Чертежи ведь делятся не только по назначению, но и для кого они делаются. Одно дело если чертёж нужен для строителя, а совсем другое если для заказчика. Строитель будет строить с нуля, а заказчик только любоваться своим будущим домом, который пока что только нарисован на бумаге. И вот для заказчика, можно уже не так строго все исполнять.

[babadul]

Лучше всего, в этих чертежах разбираются студенты. Да-да, именно студенты. Потом, когда они уже отучаться, у них в работе будет несколько типов чертежей, на которых они и будут только зарабатывать, а пока учатся, с них спрашивают знания всех возможных видов чертежей. Даже если и не на чертёжника учатся.

[stepan]

Я Политехнический институт в 81 году заканчивал, тогда вообще всё помнил и даже считал, что это на всю жизнь отложилось, а теперь даже и представить не могу, как я всё это выучил тогда. Ведь если понадобится чертёж сейчас, то просто идёшь к специалисту, и объясняешь что тебе надо, а уж он лучше сообразит какие чертежи подойдут к твои требованиям.

[Специалист]

Я Политехнический институт в 81 году заканчивал, тогда вообще всё помнил и даже считал, что это на всю жизнь отложилось, а теперь даже и представить не могу, как я всё это выучил тогда. Ведь если понадобится чертёж сейчас, то просто идёшь к специалисту, и объясняешь что тебе надо, а уж он лучше сообразит какие чертежи подойдут к твои требованиям.

Согласен с Вами. Нельзя знать и помнить все, с чем сталкивался по жизни. Это просто не реально. Мне кажется, что достаточно иметь общее представление о предмете (чертеже, проекте и т.д.), а детально пускай специалисты разбираются.

[DanilaMaster]

• теоретический чертеж;

Никогда не слышал о таких видах чертежей. Может это опечатка какая-то? Или опять какие-нибудь новые стандарты появились?

[Специалист]

• теоретический чертеж;

Никогда не слышал о таких видах чертежей. Может это опечатка какая-то? Или опять какие-нибудь новые стандарты появились?

Технический словарь дает следующее определение:
Теоретический чертеж - это документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей.
Чаще всего теоретические чертежи применяются в кораблестроении при разработке корпусов суден.

[DanilaMaster]

Технический словарь дает следующее определение:
Теоретический чертеж - это документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей.
Чаще всего теоретические чертежи применяются в кораблестроении при разработке корпусов суден.

Тогда понятно. С кораблестроением на практике сталкиваться не приходилось, потому и удивился. Теперь, если надумаю заказывать такую яхту, как у Абрамовича, буду требовать, чтобы вся документация на нее была в наличии, в т.ч. и теоретические чертежи .

[Артем-Р]

Интересно было прочесть, какие бывают чертежи. Серьезно сказать, я знаю только чертежи простейшие, которые сам малюешь на листе карандашом. Нет, еще со специальных программ, а также полученные от специалистов, но разница в этом все, на самом деле, очень велика. А кто готов сказать, какие мы чертежи сегодня вообще используем в стройке? Давайте обойдем немного стороной высокосложные, а остановимся на ремонтах тех же и малоэтажном, дачном строительстве.

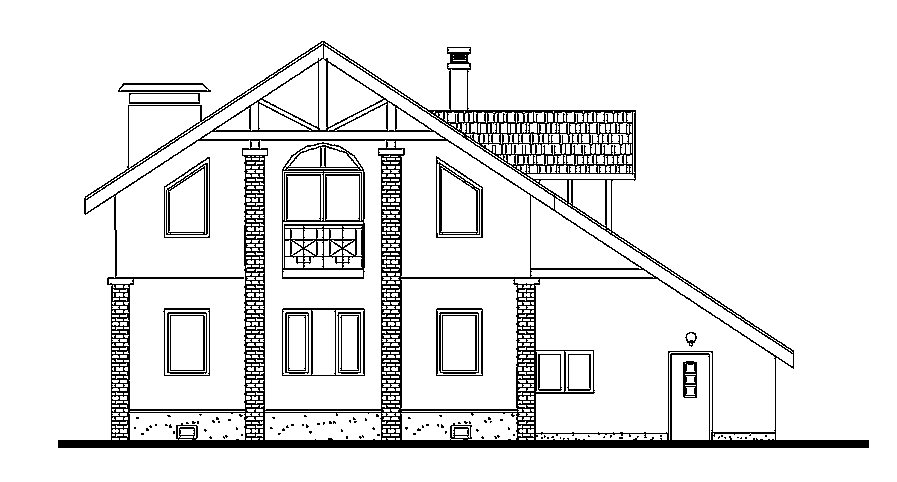

это чертеж общего вида?

[Филатов-222]

Интересно было прочесть, какие бывают чертежи. Серьезно сказать, я знаю только чертежи простейшие, которые сам малюешь на листе карандашом. Нет, еще со специальных программ, а также полученные от специалистов, но разница в этом все, на самом деле, очень велика. А кто готов сказать, какие мы чертежи сегодня вообще используем в стройке? Давайте обойдем немного стороной высокосложные, а остановимся на ремонтах тех же и малоэтажном, дачном строительстве.

Да вы можете запросто выбирать из списка названий чертежей, который в первом сообщении есть. Тут все просто, если нужно говорить, а не делать)) Смотрите, вот даже возьмем чертеж детали. Все довольно просто, когда смотришь на готовый чертеж. Но ведь с него нужно работать, производить то, что указано. Некоторые детали вручную производятся, трудоемко, а многие на базе автоматического процесса, возможно, с последующей мехобработкой. Далее у нас сборочный чертеж. Тут чуть сложнее, ведь есть объект, который собирается из деталей, возможно даже из тех, которые ранее изучались вами по чертежам деталей. Здесь уже и большее количество элементов, и установки по сборке, и готовый вид. Сложный чертеж такого плана может быть с множеством пояснений, например, как поэтапно что-то собрать в кучу и получить готовый станок, объект и так далее. Вот тут немного больше информации по данному поводу - интересное видео
[bbvideo=425,350]https://www.youtube.com/watch?v=D107dtmRdvE[/bbvideo]

[Старший]

А кто готов сказать, какие мы чертежи сегодня вообще используем в стройке? Давайте обойдем немного стороной высокосложные, а остановимся на ремонтах тех же и малоэтажном, дачном строительстве.

Так, а какой смысл говорить о чертежах, если они уже указаны, а вы просто решили их переполовинить? Какой толк вам от того, какие именно чертежи, например я, использую в своей работе? Не проблема, отвечаю - практически все, которые необходимы для качественного завершения проекта.
Если же вопрос поднимается по части профессионального выполнения, то ответ только один - не умеете сами, отдайте работу спецам, заплатите и получите необходимое!

[Виктор Николаев]

Построить чертеж, даже не зная основных правил оформления, можно используя компьютерные программы, типа Автокад. При небольших навыках схемы получаются аккуратными и понятными. Только не факт, что используя самодельный чертеж в строительстве, получишь хороший результат. Любая ошибка в расчетах, и дом завалится, как Пизанская башня. Для реализации больших проектов, только к специалисту обращаться. А там уже его дело, какие виды чертежей использовать и как их оформлять.

[Антон Долгорукий]

Построить чертеж, даже не зная основных правил оформления, можно используя компьютерные программы, типа Автокад. При небольших навыках схемы получаются аккуратными и понятными. Только не факт, что используя самодельный чертеж в строительстве, получишь хороший результат. Любая ошибка в расчетах, и дом завалится, как Пизанская башня. Для реализации больших проектов, только к специалисту обращаться. А там уже его дело, какие виды чертежей использовать и как их оформлять.

Согласен с данным ответом, закончил технический вуз, даже в свое время удалось поработать на должности начальника конструкторского бюро, не по строительству домов, конечно но на производстве, так вот по мимо различия в самих видов чертежей, есть и особенности у каждой группы чертежей и многое будет зависеть от специалистов и назначения чертежа. И если нет данных знаний лучше идти к людям кто этим занимается профессионально, если сложный проект, а будку для собаки можно и без определенного вида черчения, а так если не хотите получить развалины посоветуйтесь со специалистами в данной теме.

[PIvan]

Построить чертеж, даже не зная основных правил оформления, можно используя компьютерные программы, типа Автокад. При небольших навыках схемы получаются аккуратными и понятными. Только не факт, что используя самодельный чертеж в строительстве, получишь хороший результат. Любая ошибка в расчетах, и дом завалится, как Пизанская башня. Для реализации больших проектов, только к специалисту обращаться. А там уже его дело, какие виды чертежей использовать и как их оформлять.

Согласен с данным ответом, закончил технический вуз, даже в свое время удалось поработать на должности начальника конструкторского бюро, не по строительству домов, конечно но на производстве, так вот по мимо различия в самих видов чертежей, есть и особенности у каждой группы чертежей и многое будет зависеть от специалистов и назначения чертежа. И если нет данных знаний лучше идти к людям кто этим занимается профессионально, если сложный проект, а будку для собаки можно и без определенного вида черчения, а так если не хотите получить развалины посоветуйтесь со специалистами в данной теме.

"[/quote]
Раз вы работали заместителем начальника знаете какие виды чертежей существует так подскажите мне интересно так как сын все бредит конструктором стать и вот ему нужно знать виды. Черчений нынче в школе нет и детям очень сложно когда поступают в университет приходиться изучать не только азы черчения но уже и свой профиль. Подскажите у вас в школе было черчение? Или вы сами изучали просто вот думаем сына отдавать репетиторам или не стоит нагрузка то большая будет так как нет азов в черчений . Очень жаль что черчение убрали с школьной дициплины этот предмет важен а вот культорология не такой важный предмет по моему мнению."
