Какие изображения даны на чертежах

[Специалист]

Правильно установить с первого раза, какие изображения даны на чертежах, новичкам удается далеко не всегда. Это умение появляется с опытом, но ничего сверхсложного нет, было бы желание. Для начала следует уяснить, что на чертежах чаще всего изображаются виды, разрезы и сечения.

Вид являются изображением, которое обращено к наблюдателю видимой частью поверхности предмета. На видах допускается показывать невидимые части предмета при помощи штриховых линий. Различают шесть видов, получаемых на основных плоскостях проекций:
• вид спереди (главный вид);
• вид сверху;
• вид слева;
• вид справа;
• вид снизу;
• вид сзади.
Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то на чертежах могут использоваться дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций. Для изображения фрагментов поверхности могут применяться местные виды.

Разрезы классифицируются по нескольким признакам. Если не вдаваться в подробности, то на чертежах встречаются следующие типы и виды разрезов:
• горизонтальные
• вертикальные
• наклонные
• простые
• сложные
• фронтальные
• профильные
• ступенчатые
• ломанные
• продольные
• поперечные
• местные
Сечения, используемые на чертежах, бывают вынесенные и наложенные, на них изображаются фигуры, которые получаются непосредственно в секущей плоскости.

Ну и напоследок следует упомянуть о выносных элементах, которые содержат подробности, не указанные на соответствующем изображении.

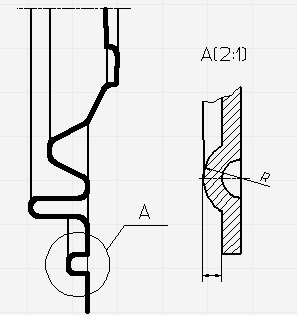

Оформление выносного элемента на чертеже

какие изображения даны на чертежах.jpg (22.02 КБ) 1907 просмотров

[Alex125]

Для того, что бы понять, какие изображения даны на чертежах, много ума не требуется. Однако, бывает и такое, что люди просто не могут понять, что же изображено. Специально для таких пишут такие статьи, хотя, по моему мнению, если ты посещаешь тематические форумы, то ты должен иметь хоть какое-то представление о теме разговора и таких банальных вопросов возникать не должно.

[Специалист]

Для того, что бы понять, какие изображения даны на чертежах, много ума не требуется. Однако, бывает и такое, что люди просто не могут понять, что же изображено. Специально для таких пишут такие статьи, хотя, по моему мнению, если ты посещаешь тематические форумы, то ты должен иметь хоть какое-то представление о теме разговора и таких банальных вопросов возникать не должно.

Оптимист, Вы, батенька. Возьмите навскидку пятерых студентов старших курсов инженерных вузов и предложите ответить на несколько "банальных", как Вы говорите, вопросов. Например:
-чем отличается разрез от сечения?
-в чем отличие между валом и осью?
-сколько видов детали должно быть на чертеже?
и т.д.
Поверьте, ответы многих без пяти минут инженеров Вас удивят и позабавят.
