Все надписи на чертежах должны соответствовать требованиям определенных стандартов. При этом нет разницы, каким образом выполняется чертеж – вручную или с помощью компьютерной программы (Компас, Автокад и т.д.). Впрочем, с компьютером проще, т.к. не надо держать в голове какой шрифт в чертежах нужно использовать и его основные параметры. Программа сама будет делать надписи в соответствии с заложенными требованиями.

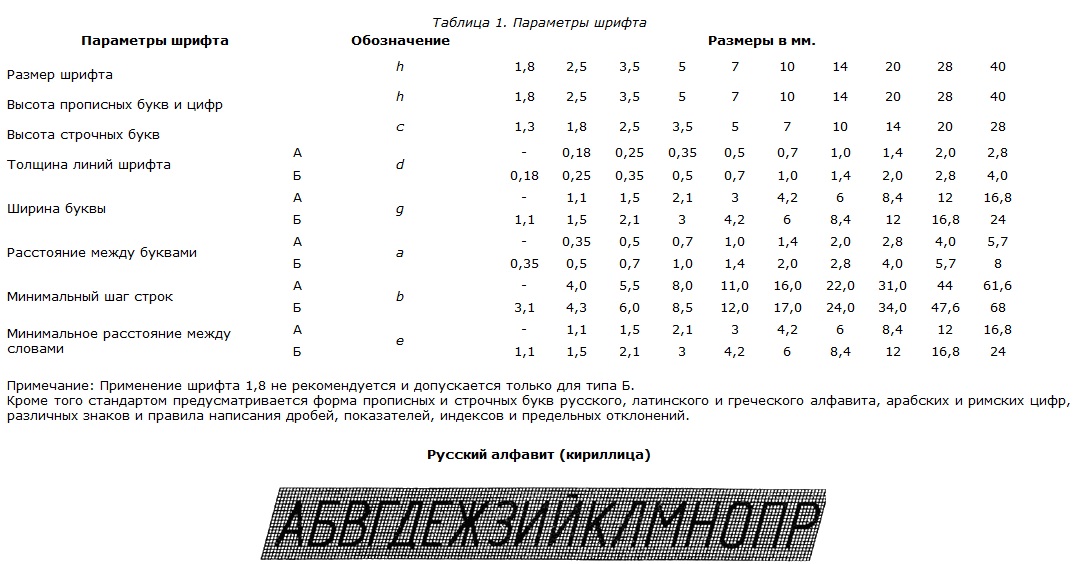

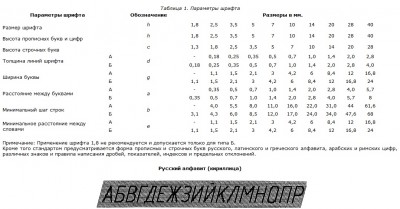

Если же надпись делается вручную, то она должна соответствовать требованиям Единой системы конструкторской документации (ЕСКД) ГОСТ 2.304-81 Шрифты чертежные. Согласно этому ГОСТу устанавливается размер шрифта (высота заглавных букв в миллиметрах): 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Этим же стандартом устанавливаются два типа чертежного шрифта – А и Б. Они отличаются только толщиной букв. Буквы типа Б более «толстые» (их толщина равна 1/10 высоты), а типа А «худые» (толщина линий равна 1/14 высоты).
Кроме того, буквы типа А и Б могут писаться без наклона и с наклоном в 75 градусов. Высота строчных букв равна размеру шрифта на один размер меньше, чем высота заглавных букв. Более подробную информацию о чертежных шрифтах, условных обозначениях и пр. можно посмотреть в справочнике ЕСКД.
Если же надпись делается вручную, то она должна соответствовать требованиям Единой системы конструкторской документации (ЕСКД) ГОСТ 2.304-81 Шрифты чертежные. Согласно этому ГОСТу устанавливается размер шрифта (высота заглавных букв в миллиметрах): 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Этим же стандартом устанавливаются два типа чертежного шрифта – А и Б. Они отличаются только толщиной букв. Буквы типа Б более «толстые» (их толщина равна 1/10 высоты), а типа А «худые» (толщина линий равна 1/14 высоты).
Кроме того, буквы типа А и Б могут писаться без наклона и с наклоном в 75 градусов. Высота строчных букв равна размеру шрифта на один размер меньше, чем высота заглавных букв. Более подробную информацию о чертежных шрифтах, условных обозначениях и пр. можно посмотреть в справочнике ЕСКД.
