Состав чертежей кмд

[Специалист]

Прежде, чем приступать к анализу состава чертежей кмд, следует разобраться с аббревиатурами и определениями. Итак, для начала следует запомнить, что в проектах встречаются комплекты чертежей КМД и КМ. Названия и аббревиатуры очень похожие: КМ – это конструкции металлические, а КМД – конструкции металлические деталировочные.

Если не вдаваться в подробности, то рабочие чертежи КМ служат материалом для разработки деталировочных чертежей КМД, составления сметы и заказа металла и должны содержать все данные, необходимые для выполнения этих работ.

Что же касается состава проекта КМД, то он содержит заглавный лист со списком чертежей проекта и пояснительной запиской, монтажные схемы отправочных элементов с маркировкой и монтажными узлами, рабочие чертежи отправочных элементов, сводные ведомости отправочных элементов, монтажных болтов, сварных швов и заклепок.

Следует также учитывать, что на практике разница между КМ и КМД довольно размыта. Зачастую в архитектурно-строительном проекте присутствует только раздел КМ, в который входят и вышеупомянутые чертежи КМД. В любом случае срабатывает вечное правило «заказчик всегда прав». Если ему хочется видеть разделение на КМ и КМД, то следует разбивать чертежи на две папки, если нет, то можно объединить в одну.

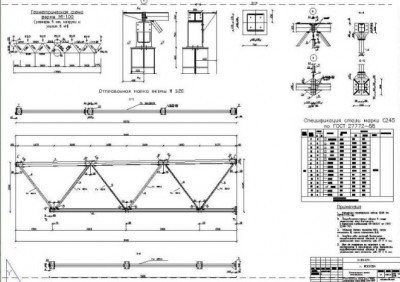

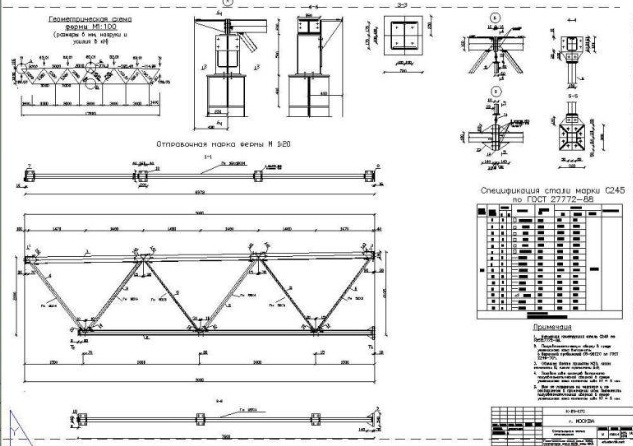

Фрагмент проекта КМД

[POMAH]

Проектирование дело очень интересное и всегда нужно знать состав чертежей КМД. У меня почему-то осталась в памяти такая расшифровка КМД – конструкции металлические детально. Не знаю верно ли это, но думаю это и подразумевается. Это крайне важный состав документации и он входит в раздел АР – архитектурные решения. Помнится есть еще КЖ – конструкции железобетонные.

[antonov]

Мой шурин по образованию проектировщик-архитектор и уж он то знает состав чертежей КМД. Потому что сам проектирует эти разделы. Да, заказчики хотят все в развернутом виде. И их можно понять. Если платишь деньга за проект, то на выходе хочется иметь целостный проект, а без КМД проект будет не полным. И заказчик сможет выставить претензии. Из-за этого проектировщики в деталях делают проект.

[mariska]

Один раз я тоже столкнулась с составом чертежей КМД. Я работала на старой работе в роли заказчика, и мне нужно было принять документацию после прохождения ее в экспертизе. И там был раздел КМД. Почему-то я сразу обратила внимание на этот раздел. Там было разрисованы узлы крепления до мельчайших подробностей. Я заинтересовалась и просмотрела весь раздел – это было позновательно.

[Специалист]

Один раз я тоже столкнулась с составом чертежей КМД. Я работала на старой работе в роли заказчика, и мне нужно было принять документацию после прохождения ее в экспертизе. И там был раздел КМД. Почему-то я сразу обратила внимание на этот раздел. Там было разрисованы узлы крепления до мельчайших подробностей. Я заинтересовалась и просмотрела весь раздел – это было позновательно.

А документацию-то приняли или отправили на доработку?

[Jack Shepard]

Эх, жаль что только сейчас наткнулся на эту статью, она бы мне очень пригодилась на начальных порах моей работы, когда мне поручали разработку чертежей кмд слишком высокой сложности. Приходилось пользоваться для этого услугами подрядчиков, вот эта компания в частности очень неплохо себя зарекомендовала в соотношении цена\качество\время выполнения работы (ссылка удалена модераторами форума)

У кого еще возникают сложности и есть возможность рекомендую!
