Состав чертежей

[Специалист]

Состав чертежей для проектов различных типов домов может очень сильно отличаться. В малоэтажном индивидуальном строительстве он в любом случае зависит от требований конкретного заказчика, может изменяться или дополняться.

Как правило, на практике, редко кто заказывает полноценный проект деревянного дома, включающий в себя все разделы, в т.ч. посвященные инженерным сетям. Проще и правильней развести строительство на два этапа – сначала строится собственно дом, а затем подключаются организации, специализирующиеся на системах отопления, водоснабжения и канализации.

Если говорить о составе чертежей деревянного дома, то мне чаще всего встречались проекты, состоящие из двух частей – эскизного и проекта силовой части. Причем, эскизный проект – это не просто изображение фасадов с указанием высот и разрезов дома, которые на каждом шагу встречаются в Интернете. В него еще входят пояснительная записка, поэтажный план сруба с указанием размеров и осей, перспективные виды дома (4 вида), планы фундамента и кровли.

Проект силовой части еще называют разбревновкой сруба. В нем содержатся:
• планы, виды и фасады;
• карты раскроя бревен;
• пазы и торцы;
• шильдики;
• таблица длин бревен;
• развертки стен;
• ведомость и планы по венцам;
• сводная ведомость бревен, а также спецификация стеновых элементов.

Само собой, что если вы захотите строить каркасный или кирпичный дом, то состав чертежей будет отличаться и иметь соответствующую специфику.
Состав чертежей для проектов различных типов домов может очень сильно отличаться. В малоэтажном индивидуальном строительстве он в любом случае зависит от требований конкретного заказчика, может изменяться или дополняться.

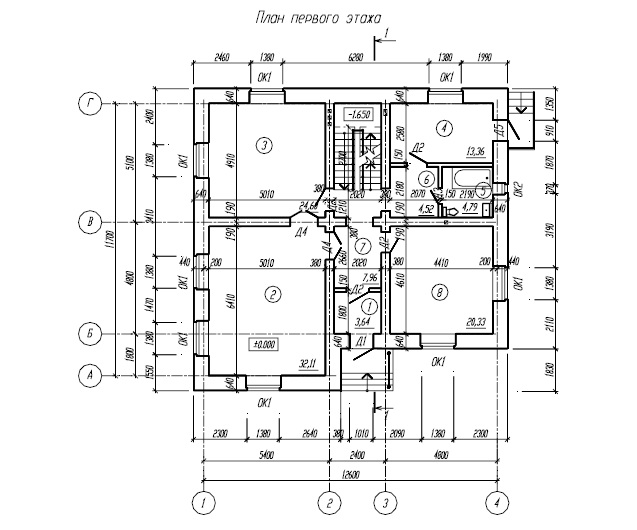

План отдельного этажа дома

[ruslan]

Состав чертежей проектировщики пишут в ведомости потребностей в материалах. И там в табличном варианте перечислены все чертежи которые использованы в проекте. И когда открываете проект сразу видно, что в него входит. Это очень удобно для проверки документации. Иногда правда бывает, что в ведомости перечислены чертежи, а по факту их там нету. И это уже косяк проектировщика.

[MAPAT]

Состав черетжей моего дома был не полный и мне, потом пришлось бегать за проектировщиками. Бегать это конечно в переносном смысле. Но звонил я им в течении недели. Они сами забыли его вложить. Потом конечно они его прислали, но настроение было подпорчено. Единственное, что спасало так это их грамотная работа. Проектировщики из них профессиональные. А то что не вложили, так это бывает.

[dron]

Я заказывал состав чертежей для моего дома по электроснабжению. Дом деревянный и это накладывало дополнительные требования. Электрическая проводка должна прокладываться в гофротрубе, а точнее в метало рукаве. Чтобы исключить процесс возгорания проводки. Этим вопросом нужно озаботиться за ранее. Иначе в последствии когда дом сгорит тогда будет уже поздно делать защиту.

[Специалист]

Я заказывал состав чертежей для моего дома по электроснабжению. Дом деревянный и это накладывало дополнительные требования. Электрическая проводка должна прокладываться в гофротрубе, а точнее в метало рукаве. Чтобы исключить процесс возгорания проводки. Этим вопросом нужно озаботиться за ранее. Иначе в последствии когда дом сгорит тогда будет уже поздно делать защиту.

Если можно, то расскажите немного подробнее о том, как Вы решили вопрос с проводкой. Дом, я так понимаю, из бруса или бревна и без внутренней штукатурки?
Металлорукав у Вас идет прямо по стене или придумали, как его спрятать?
