Тема: Состав проекта АР

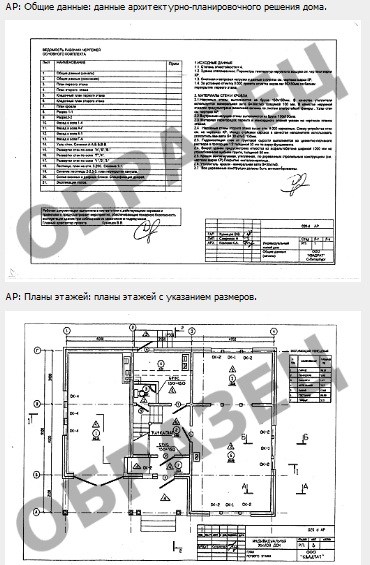

Архитектурное решение или архитектурный раздел (АР) является стартовой площадкой для любого проекта. Если попытаться сформулировать несколькими словами, то в состав проекта АР входят: ведомость чертежей, общие данные о проекте и спецификации, планы этажей, фасады, разрезы, план кровли, ведомость оконных и дверных блоков. Если же немного детализировать, то:
• На планах этажей указывается площадь отдельных помещений и их размеры, обозначается размещение стен, дверных и оконных проемов, кухонных и санитарных помещений, различного оборудования.
• Обязательной составляющей проекта АР является план стропильной конструкции крыши. На нем показана система конструкционных элементов крыши и их сечения. Должен быть также представлен аксонометрический вид стропильной конструкции крыши и спецификация всех ее элементов.
• На общем плане крыши показывается ее форма, размеры, угол наклона, а также размещение слуховых и мансардных окон, люков и вентиляционных труб.
• На разрезах указываются все элементы здания после его сечения вдоль или поперек от крыши к фундаментам, т.е. сечения пола, перекрытий, крыши.
• На чертежах фасадов демонстрируется внешний вид дома с парадного входа, сзади и сбоку.
• Спецификация элементов дверной и оконной столярки представляет собой список окон и дверей, находящихся в проекте и способ их открытия.
• На планах этажей указывается площадь отдельных помещений и их размеры, обозначается размещение стен, дверных и оконных проемов, кухонных и санитарных помещений, различного оборудования.
• Обязательной составляющей проекта АР является план стропильной конструкции крыши. На нем показана система конструкционных элементов крыши и их сечения. Должен быть также представлен аксонометрический вид стропильной конструкции крыши и спецификация всех ее элементов.
• На общем плане крыши показывается ее форма, размеры, угол наклона, а также размещение слуховых и мансардных окон, люков и вентиляционных труб.
• На разрезах указываются все элементы здания после его сечения вдоль или поперек от крыши к фундаментам, т.е. сечения пола, перекрытий, крыши.
• На чертежах фасадов демонстрируется внешний вид дома с парадного входа, сзади и сбоку.
• Спецификация элементов дверной и оконной столярки представляет собой список окон и дверей, находящихся в проекте и способ их открытия.
