Состав проекта электроснабжения

[Специалист]

Подключение любого строящегося объекта к электросетям возможно только при наличии соответствующего проекта. В обобщенном виде состав проекта электроснабжения включает в себя такие разделы: пояснительную записку, расчеты и планы питающих сетей и вводно-распределительных электрических щитов, результаты расчетов нагрузок потребителей электроэнергии, расчеты и планы контура заземления, поэтажные планы расположения электрооборудования и трасс прохождения кабелей, расчеты и схемы систем аварийного электроснабжения, спецификации электрооборудования, ситуационный план систем силового электроснабжения, ситуационный план систем освещения.

Все содержание проекта электроснабжения делится на расчетную и графическую часть.

В расчетной части проекта приведены следующие расчеты: электрической сети по допустимой потере напряжения; вводно-распределительной сети; системы заземления; дизельного и стабилизированного электропитания; токов короткого замыкания; выбора проводников для системы заземления и молниезащиты.

Графическая часть проекта представляет собой поэтажные планы, на которых нанесены: силовые и слаботочные трассы кабелей; электрические розетки; линии внутреннего и архитектурного электроосвещения; контур заземления; распределительные электрические щиты; дизель-генераторные установки и источники стабилизированного электропитания; электроустановки и другие электротехнические устройства.

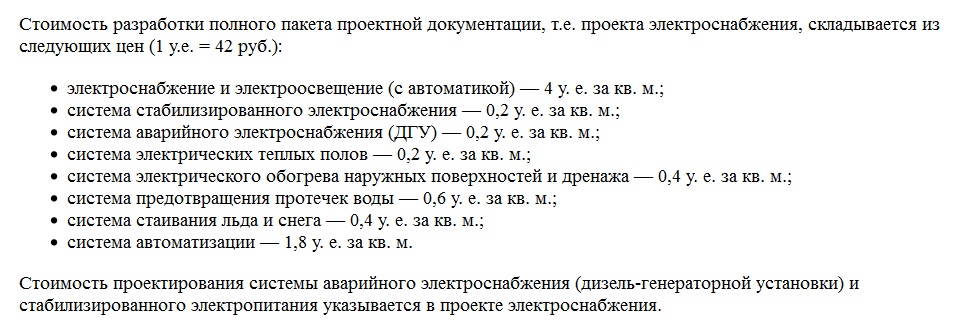

Ориентировочная стоимость работ по проектированию систем электроснабжения

[WhiteWolf]

За профессиональной помощью по составлению проектов электроснабжения обращайтесь к специалистам. Не раз сталкивался с проблемой по поиску представительно организации, которая бы взялась за проект любого масштаба.

[Специалист]

За профессиональной помощью по составлению проектов электроснабжения обращайтесь к специалистам.

Полностью согласен. Мне кажется, что каждый, кто прочел содержание проекта электроснабжения придет к такому же выводу. Речь, ведь, идет не просто об установке дополнительной розетки или выключателя, а о полноценном проекте, который, среди прочего, должен базироваться на современных требованиях и соответствующих расчетах.

[Пользователь]

А можно ли самому смонтировать всю электропроводку и подключить ее к счетчику? Очень уж не хочется переплачивать левым дядькам.

[Специалист]

А можно ли самому смонтировать всю электропроводку и подключить ее к счетчику? Очень уж не хочется переплачивать левым дядькам.

Если Вы достаточно уверены в своих силах и обладаете достаточными навыками, то почему бы и нет. Правда, совсем проигнорировать "левых дядек" не получится. Даже, если Вы смонтируете всю проводку и установите необходимую электроарматуру, то опломбировать счетчик и разрешить таким образом его установку могут только специалисты электросетей. Кроме того, сам счетчик тоже придется отдавать им в поверку перед установкой. Это стандартные процедуры и отвертеться не получится.

[Пользователь]

А платить за поверку счетчика и его пломбировку надо?

[perslim]

А платить за поверку счетчика и его пломбировку надо?

В некоторых случаях, при первичной установке счетчика не требуют его поверки, если с момента его изготовления (выпуска) прошло не более года, и он не эксплуатировался.
Приборы учета электроэнергии - являются собственностью энергоснабжающей организации. Даже, если вы приобрели его за свои средства, при подключении (вводе в эксплуатацию) вы передаете его на баланс энергоснабжающей организации со всеми последствиями: пломбирование, его поверка, контроль за работой, ремонт и замена - затраты энергопоставщика. Собственность владельца – внутриквартирная (внутридомовая) сеть, "от счетчика". Кстати, схему внутридомовой электросети прикладывают в момент подключения системы учета электроэнергии. Если не изменяет память, то есть даже требования «вывешивания» схемы на внутренней стенке вводного щита.

[Специалист]

А платить за поверку счетчика и его пломбировку надо?

Коллега perslim подробно ответил на Ваш вопрос. Я с ним полностью согласен. Единственное, что хотелось бы добавить - лучше всего не заморачиваться с самостоятельным приобретением счетчика, а сразу обращаться в электросети. Там и счетчик найдется, и все необходимые консультации получите.

[Пользователь]

Еще один вопрос: чем отличается установка и подключение трехфазного счетчика? Хочу в перспективе сделать трехфазную сеть в деревенском доме. Можно ли одновременно использовать одно- и трехфазный счетчик?

[Специалист]

Еще один вопрос: чем отличается установка и подключение трехфазного счетчика? Хочу в перспективе сделать трехфазную сеть в деревенском доме. Можно ли одновременно использовать одно- и трехфазный счетчик?

Насколько я знаю, у одного пользователя должен использоваться один прибор для учета потребляемой электроэнергии. Т.е. при подведении трехфазной сети Вы устанавливаете соответственно трехфазный счетчик, а домашнюю сеть "цепляете" на одну из фаз. Это, кстати, очень удобно, если в населенном пункте периодически пропадает одна из фаз. Вы в таком случае всегда можете переключить домашнюю сеть на другую фазу.

[Пользователь]

Возник еще один вопрос по счетчикам. Сейчас много пишут о многотарифных счетчиках. Они действительно помогают серьезно экономить или это очередной рекламный трюк, чтобы привлечь побольше покупателей?

[Специалист]

Возник еще один вопрос по счетчикам. Сейчас много пишут о многотарифных счетчиках. Они действительно помогают серьезно экономить или это очередной рекламный трюк, чтобы привлечь побольше покупателей?

Многотарифные счетчики сегодня устанавливаются очень часто. Что касается экономического эффекта, то здесь все зависит от тарифов в Вашем регионе. К примеру, в Московской области выгоден двухтарифный учет электроэнергии. В любом случае, не лишним будет хорошенько все посчитать, прежде чем принимать решение.

[Пользователь]

Осенью и зимой во многих деревнях частенько пропадает электричество. То ветер провода оборвет, то пьяный тракторист впотьмах столб завалит. Хочу купить в качестве резервного источника питания бензиновый генератор. Есть ли какие-то наработки относительно того, как правильно подключить генератор к домашней сети, чтобы он отключался в тот момент, когда возобновляется централизованная подача электроэнергии? Или придется вручную автомат включать/выключать.

[Maksimka]

Есть ли какие-то наработки относительно того, как правильно подключить генератор к домашней сети, чтобы он отключался в тот момент, когда возобновляется централизованная подача электроэнергии? Или придется вручную автомат включать/выключать.

Меня тоже интересует этот вопрос. Присмотрел себе неплохой генератор, но, прежде чем покупать, хотелось бы услышать мнения пользователей относительно реального использования резервных источников питания. Занимаются ли местные электросети подобными вопросами, нужно ли согласовывать подобные вопросы с кем-то?

[shuravi]

...частенько пропадает электричество... Хочу купить в качестве резервного источника питания бензиновый генератор. Есть ли какие-то наработки относительно того, как правильно подключить генератор к домашней сети, чтобы он отключался в тот момент, когда возобновляется централизованная подача электроэнергии? Или придется вручную автомат включать/выключать.

Безусловно есть. Вы сами на просторах интернета можете легко отыскать способы и схемы подключения. Но...
Несмотря на прилагаемые инструкции к бензиновому или дизельному генератору приобретенному вами - их подключение лучше доверить квалифицированному электрику.
На Ютубе есть ролик о подключении генератора, где показано "наглядно, что да как делать, в какой последовательности подключать, куда что втыкать"... Не рекомендовал бы выполнять такое подключение. Данный метод крайне опасен как исправности для генератора, так и для его владельца.
Есть три основных способ подключения этого оборудования к электрической сети дома. Через перекидной рубильник, применение простейшего АВР с приоритетом городского напряжения и установка полноценной системы автоматического управления генератором (АВР).
Пересказывать идеи описывать схемы... смысла нет - посмотрите сами основные выдержки из неплохой статьи написанной Сергеем Серомашенко для проекта «Электрик Инфо» и сделайте правильные выводы...

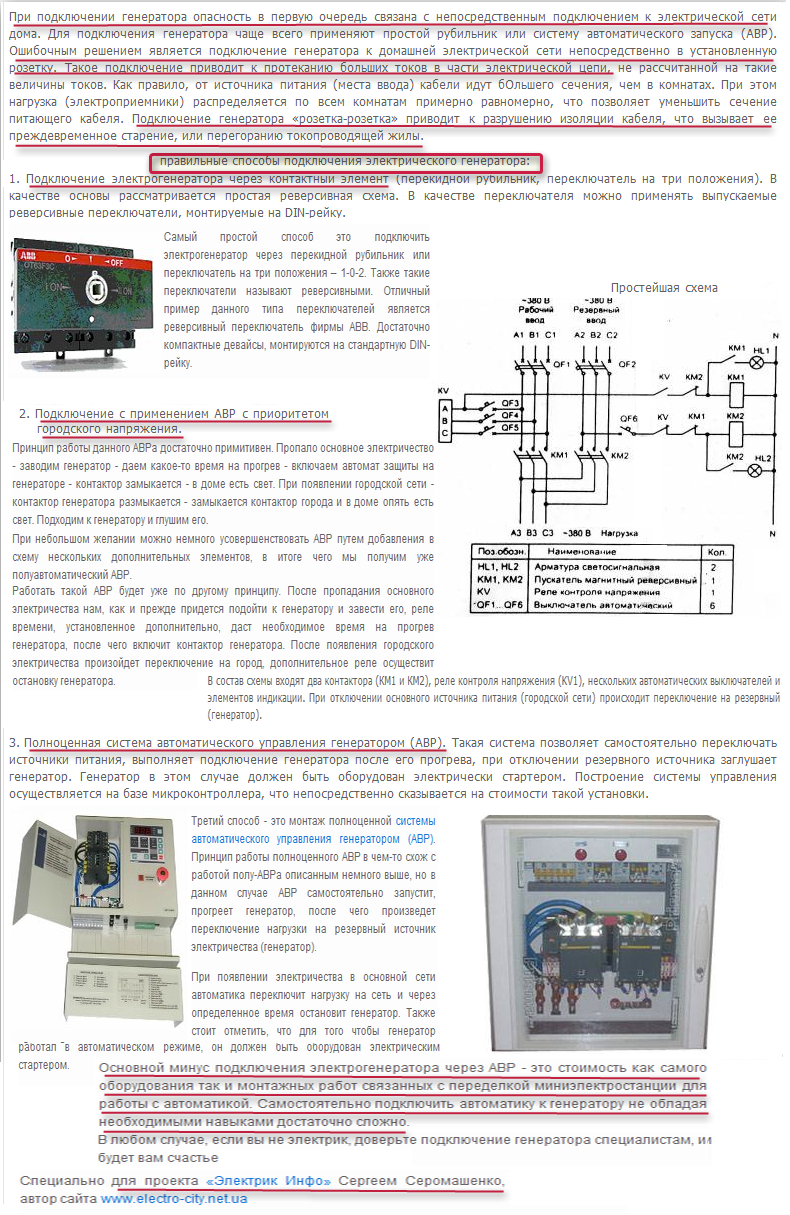

Правильное подключение электрогенератора из статьи Сергея Серомашенко

Все же эти работы должны быть выполнены специалистом.

[Пользователь]

Безусловно есть. Вы сами на просторах интернета можете легко отыскать способы и схемы подключения. Но...

Спасибо за информацию. В Интернете информации действительно навалом. Но, очень не хочется проверять ее достоверность и адекватность "на своей шкуре" . Поэтому и прошу помощи у "бывалых" . Еще раз спасибо!

[R2D2]

Есть три основных способ подключения этого оборудования к электрической сети дома. Через перекидной рубильник, применение простейшего АВР с приоритетом городского напряжения и установка полноценной системы автоматического управления генератором (АВР).
Пересказывать идеи описывать схемы... смысла нет - посмотрите сами основные выдержки из неплохой статьи написанной Сергеем Серомашенко для проекта «Электрик Инфо» и сделайте правильные выводы...

Спасибо за интересную информацию и ссылку на познавательную статью. Тема для владельцев загородных домов действительно очень нужная, т.к. к электричеству все привыкли настолько, что даже получасовое отключение света в поселке вызывает целую бурю негодования.

[Егор Митин]

Источник цитаты А можно ли самому смонтировать всю электропроводку и подключить ее к счетчику? Очень уж не хочется переплачивать левым дядькам.

Без проекта электроснабжения? Не думаю
Даже если вы сам неплохо разбираетесь, то кто-то же должен взять ответственность за проделанную вами работу, поставить вензелек на проекте электрики.

Я думаю, что можно попробовать сэкономить заказав проект у частника? Но и есть могут быть нюансы по оформлению.

Кто таким образом экономил, поделитесь опытом? Буду благодарен за ваш опыт о советы.

[Мистер Твистер]

Источник цитаты их подключение лучше доверить квалифицированному электрику.

Скажите, а если автомат перегорел, то могу ли я самостоятельно заменить его? Согласно проекта электроснабжения? Или недостаточно следовать информации из проекта, электрика необходимо вызывать? С опломбированием и т. п.?
Будет ли нарушением самостоятельная замена?
