Тема: Состав проекта КМ
Конструктивный раздел проектной документации, как правило, включает в себя разделы АС и КМ. О том, что из себя представляет проект ас, мы уже упоминали. В этой же теме рассмотрим состав проекта км. Во-первых, следует помнить, что аббревиатура КМ – расшифровывается, как конструкции металлические. Если ваш дом планируется полностью деревянным, то этого раздела вообще не будет в проекте. Если же планируется строительство каркасного дома, в котором несущий каркас выполнен из металла, то проект КМ будет обязательно выделен в отдельный подраздел.
Длительное время основным нормативным документом, регламентирующим состав и структуру проекта КМ, был 5-й раздел СН 460-74 «Временная инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений», который назывался «Конструкции металлические. Чертежи КМ». Сегодня же оформление чертежей КМ должно подчиняться требованиям ГОСТ 21.502.
В соответствии с нормами этого ГОСТа в состав проекта КМ входят:
• сведения о нагрузках и воздействиях для расчета конструкций здания или сооружения;
• сведения об основных конструктивных особенностях здания или сооружения;
• расчетную схему конструкций со сведениями о нагрузках и воздействиях с необходимыми пояснениями (при необходимости);
• ссылки на принятые нормы проектирования, техническое задание и нормативные документы на металлопрокат, сварные соединения и крепежные изделия;
• описание монтажных и заводских соединений;
• сведения о мероприятиях по защите металлических строительных конструкций от коррозии — в соответствии с ГОСТ 23118 и другими нормативными документами;
• требования к изготовлению и монтажу, в том числе требования к контролю сварных швов, а также точности в соответствии с действующими нормативными документами;
• технико-экономические показатели, полученные в результате разработки проекта (утверждаемой части);
• применяемые условные изображения и обозначения болтов и сварных швов, не установленные в ГОСТ 2.312 и ГОСТ 2.315;
• другие дополнительные сведения.
Длительное время основным нормативным документом, регламентирующим состав и структуру проекта КМ, был 5-й раздел СН 460-74 «Временная инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений», который назывался «Конструкции металлические. Чертежи КМ». Сегодня же оформление чертежей КМ должно подчиняться требованиям ГОСТ 21.502.
В соответствии с нормами этого ГОСТа в состав проекта КМ входят:
• сведения о нагрузках и воздействиях для расчета конструкций здания или сооружения;
• сведения об основных конструктивных особенностях здания или сооружения;
• расчетную схему конструкций со сведениями о нагрузках и воздействиях с необходимыми пояснениями (при необходимости);
• ссылки на принятые нормы проектирования, техническое задание и нормативные документы на металлопрокат, сварные соединения и крепежные изделия;
• описание монтажных и заводских соединений;
• сведения о мероприятиях по защите металлических строительных конструкций от коррозии — в соответствии с ГОСТ 23118 и другими нормативными документами;
• требования к изготовлению и монтажу, в том числе требования к контролю сварных швов, а также точности в соответствии с действующими нормативными документами;
• технико-экономические показатели, полученные в результате разработки проекта (утверждаемой части);
• применяемые условные изображения и обозначения болтов и сварных швов, не установленные в ГОСТ 2.312 и ГОСТ 2.315;
• другие дополнительные сведения.

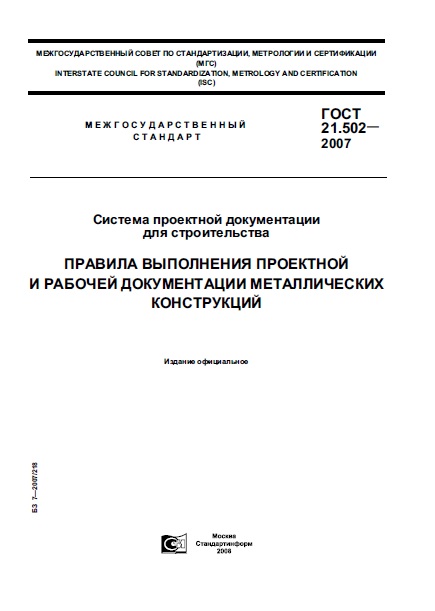

- ГОСТ 21.502, регламентирующий состав проекта км
