Состав проекта вентиляции

[Специалист]

Проектирование систем отопления, кондиционирования и вентиляции является составляющей частью архитектурно-строительного проекта. Это обязательный подраздел Инженерного раздела проектной документации.

Полный проект документов, входящих в состав проекта вентиляции состоит из:
• титульного листа
• технического задания на создание системы вентиляции
• основных технических решений вентиляционных систем (расчет суммарной мощности устанавливаемых вентиляторов, общие технические характеристики системы вентиляции, таблица расчета воздухообмена по помещениям, проектирование автоматики системы вентиляции);
• основного комплекта чертежей (порядок размещения вентиляционного оборудования, размещение воздуховодов и вентиляционных магистралей, структурная схема и деталировка узлов вентиляционного оборудования, габаритные размеры и зоны обслуживания вентиляционных трасс).
• задания смежным системам
• аксонометрических схем системы вентиляции
• спецификации оборудования
• согласования проектных решений с архитекторами и дизайнерами.

Кроме того, производится ряд расчетов, которые не входят в состав проектной документации (расчеты поступления в помещения тепла и влаги, инженерный расчет воздухообмена, аэродинамический расчет и пр.).

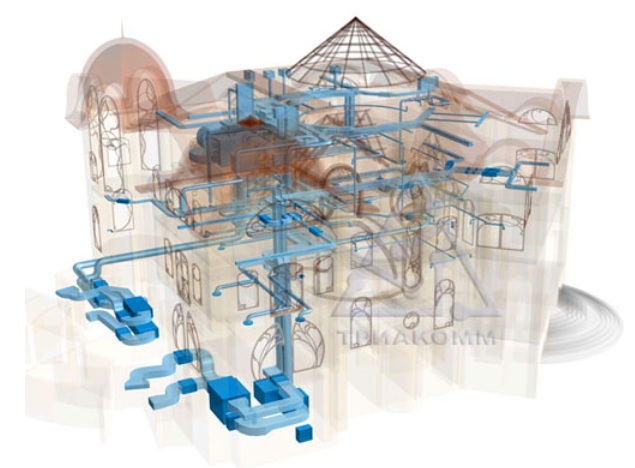

3d модель системы вентиляции

[Alex125]

Состав проекта вентиляции - это очень сложная вещь, на понимание которой у многих уходит не один час. Главное, что бы материал был написан доступным языком, так, что бы его смог понять кто угодно. Именно так этот вопрос изложен в этой теме, и хочется выразить большое спасибо авторам за то, что сэкономили читателям уйму времени.

[Специалист]

Состав проекта вентиляции - это очень сложная вещь, на понимание которой у многих уходит не один час. Главное, что бы материал был написан доступным языком, так, что бы его смог понять кто угодно. Именно так этот вопрос изложен в этой теме, и хочется выразить большое спасибо авторам за то, что сэкономили читателям уйму времени.

Спасибо, конечно, за хорошие слова. Но, если честно, то никто и не рассчитывал, что проблема организации вентиляции вызовет значительный общественный резонанс. Поэтому, лично я не являюсь сторонником того, чтобы "материал был написан доступным языком, так, что бы его смог понять кто угодно". Пускай узкие специалисты решают свои вопросы и общаются на понятном языке. Хотя, иногда без персонального контроля просто не обойтись.

[Олег Смирнов]

Спасибо за столь подробную информацию, хотелось бы поточнее узнать что входит в тех задание?

[Специалист]

Спасибо за столь подробную информацию, хотелось бы поточнее узнать что входит в тех задание?

В общем случае в тех. задание входят основные расчетные параметры системы вентиляции, предполагаемая к разработке схема вентиляции, а также список желаемого оборудования и материалов. Как правило, тех. задание составляется совместно заказчиком и проектировщиком.

[Пользователь]

А, если речь идет о строительстве частного дома, то обязательно в проекте должен быть подпроект или раздел по вентиляции? Или можно обойтись без него?

[Специалист]

А, если речь идет о строительстве частного дома, то обязательно в проекте должен быть подпроект или раздел по вентиляции? Или можно обойтись без него?

Если Вы планируете делать вентиляцию, то да. Если считаете, что достаточно будет установить открывающиеся окна для притока свежего воздуха, то этот раздел Вам ни к чему. Одним словом, в частном строительстве кто платит, тот и музыку заказывает.

[Пользователь]

Спасибо! Понял. Я тут порыскал по соседним темам и вроде бы прояснил для себя основные моменты. Оказывается, для частных застройщиков проект в общем виде вообще не является обязательным документом. Хотя, с другой стороны, без него все равно никак не обойтись. Хоть простенький вариант, но все равно набросать надо, чтобы впоследствии репу не чесать.

[Специалист]

Что касается небольших частных домов, то их проектирование чаще всего ведется без учета проекта вентиляции. По большому счету, он там попросту не нужен. Что же касается возможности строительства дома вообще без проекта, то это уже перебор. Тут я согласен с тем, что какой-то минимум чертежей и расчетов все равно должен присутствовать. В противном случае, возможны самые нехорошие последствия.

[СоболеV]

Обязателен ли проект вентиляции, или можно прочитать "состав проекта вентиляции для чайников" и сделать вытяжку на кухне/ в санузле, сделать приток в гостинной и спальне? а котельная как, отдельно что- ли?
Двухэтажный дом 150 м2

[Рупор]

СоболеV, конечно нужен, вам рассчитают мощность вентиляторов, диаметр воздуховодов. Это обязательно, иначе они не смогут нормально взаимодействовать.

[Anyutina Glazki]

я даже не знала что такое тоже делают
