Состав рабочих чертежей

[Специалист]

В связи с регулярными изменениями в законодательстве разобраться с составом рабочих чертежей, выполняемых при проектировании зданий различного назначения весьма непросто. Для того, чтобы не путаться с положениями разнообразных нормативно-правовых актов, сосредоточим наше внимание на ГОСТ Р 21.1101-2009, который регламентирует состав основного комплекта рабочих чертежей архитектурных решений. Он, в частности, включает в себя:

• общие данные по рабочим чертежам;
• планы этажей, в т.ч. подвала, технического подполья, технического этажа и чердака;
• разрезы;
• фасады;
• планы полов (при необходимости);
• план кровли (крыши);
• схемы расположения элементов сборных перегородок;
• схемы расположения элементов заполнения оконных и других проемов;
• выносные элементы (узлы, фрагменты);
• спецификации к схемам расположения в соответствии с ГОСТ 21.101.

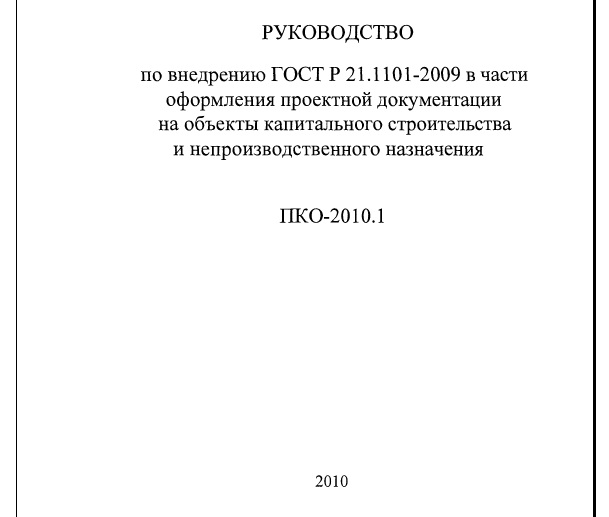

Для более детального изучения данного вопроса можно воспользоваться Руководством по внедрению ГОСТ Р 21.1101-2009 в части оформления проектной документации на объекты капитального строительства и непроизводственного назначения. Конечно, все проблемные вопросы этот документ не разъяснит, но для повышения общего уровня образованности познакомиться с ним не помешает.
