Типы чертежей

[Специалист]

Информацию об основных видах чертежей необходимо искать, прежде всего, в Единой системе конструкторской документации (ЕСКД). В частности, ЕСКД регламентирует следующие виды чертежей:

• Чертеж общего вида – является основой для разработки рабочих чертежей деталей и сборочных чертежей, самого изделия и входящих в него сборочных единиц. Содержит изображения (виды, разрезы, сечения), наименования и обозначения, размеры, схемы, технические характеристики и т.д.
• Сборочный чертеж. Содержит изображение изделия, его размеры и предельные отклонения, указания о характере сопряжения составных частей, номера позиций составных частей, габаритные, установочные, присоединительные размеры, технические характеристики и координаты центра масс (при необходимости).
• Спецификация – включает в себя следующие разделы: документация; комплексы; сборочные единицы; детали; стандартные изделия; прочие изделия; материалы; комплекты.
• Монтажные чертежи – выполняют для изделий, монтируемых в одном определенном месте (устройстве, фундаменте, объекте), а также, если необходимо показать соединение составных частей комплекса между собой на месте эксплуатации.
• Чертежи деталей.
• Схемы – графические конструкторские документы, содержащие составные части изделия и связи между ними в виде условных изображений или обозначений. Имеют свою классификацию.
Подробнее с особенностями тех или иных видов чертежей можно познакомиться в справочнике ЕСКД по оформлению текстовых и графических материалов.

ЕСКД о видах чертежей и не только

[Специалист]

Общая классификация чертежей уже рассматривалась в одном из обзоров (подробнее здесь). Однако с точки зрения подготовки проектной документации гораздо больший интерес вызывают строительные типы чертежей.

По назначению строительные чертежи делятся на:
• заготовительные – по ним на заводах изготавливают строительные конструкции отдельных зданий и сооружений.
• строительно-монтажные – чертежи и схемы, по которым осуществляют монтаж и возведение зданий и сооружений на строительной площадке.

Также различают:
• исполнительные чертежи — полностью отражают планировку помещений построенного здания, его размеры и строительные конструкции.
• обмерочные чертежи – составляются на основе обмеров, проведенных с натуры.
• проекты – технологическая документация, характеризующая строящееся здание или сооружение.
• проектные задания – являются исходным документом для начала проектирования, содержат чертежи планов, разрезов, генеральный план без детальной проработки конструкций.
• типовые проекты – используются для массового строительства, требуют дополнительного проекта привязки к местным условиям.
• проекты экспериментального строительства – разрабатываются для различных типов сооружений с целью их проверки перед запуском в серию.
• индивидуальные проекты – разрабатываются под конкретное здание и определенного заказчика.

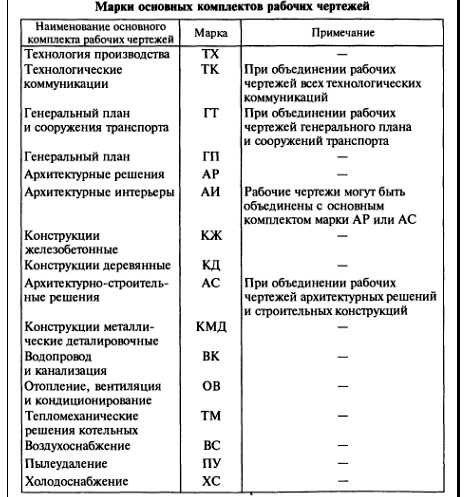

Кроме того, в ЕСКД существуют марки отдельных видов строительных чертежей. Фрагмент этой классификации представлен ниже:

Марки комплектов рабочих чертежей

[Alex125]

Если честно, до прочтения этой темы, я даже представить не мог, какие бывают основные виды чертежей. Я думал, что все намного проще, что существует, максимум, два вида чертежей, но, как оказалось, я очень сильно заблуждался. Спасибо, что рассказали об этом. На этом форуме очень много полезной информации, всем его рекомендую !

[Специалист]

Спасибо за положительную оценку наших материалов. Мы не ставим перед собой цель - научить кого-то строить или проектировать дома. Гораздо интереснее и важнее просто делиться информацией и попытаться завязать дискуссию, в результате которой каждый сможет извлечь пользу и избежать каких-то ошибок.

[kasim]

Из всех типов чертежей, мне доводилось пользоваться только типовыми проектами коттеджей. Да, конечно же они все как яйца в лотке, но зато это гораздо дешевле получается. И если я смогу сэкономить на этом проекте, то потом мне будет гораздо легче воплотить какую-то свою изюминку в наружной или внутренне отделке.
А что там расположение комнат? Это не важно что они одинаковы. У людей тоже всё одинаково, а вот одежда разная.

[Pogarik]

Из всех типов чертежей, мне доводилось пользоваться только типовыми проектами коттеджей. Да, конечно же они все как яйца в лотке, но зато это гораздо дешевле получается. И если я смогу сэкономить на этом проекте, то потом мне будет гораздо легче воплотить какую-то свою изюминку в наружной или внутренне отделке.
А что там расположение комнат? Это не важно что они одинаковы. У людей тоже всё одинаково, а вот одежда разная.

..одежда, это дизайн Проект, тут работают художники больше..

[Андрюха и К]

А что там расположение комнат? Это не важно что они одинаковы. У людей тоже всё одинаково, а вот одежда разная.

Глубокая мысль, сразу не осилил Этак Вы архитекторов совсем без работы оставите. Кстати, возвращаясь к теме, никогда не слышал о заготовительных чертежах. Они на самом деле существуют?
