Типы линий чертежа

[Специалист]

И машиностроительные, и строительные чертежи выполняются одними и теми же линиями. Правила их выполнения зафиксированы в соответствующем ГОСТе и являются общепринятыми при подготовке графической части проектов. В частности, Государственным стандартом установлены следующие наименования типов линий чертежа:
1. сплошная основная;
2. сплошная тонкая;
3. сплошная волнистая;
4. штриховая;
5. штрих-пунктирная тонкая;
6. штрих-пунктирная утолщенная;
7. разомкнутая;
8. сплошная тонкая с изломами;
9. штрих-пунктирная с двумя точками тонкая.

Типы линий

Толщина всех типов линий указывается в зависимости от толщины основной линии s (от 0,5 до 1,4 мм) и зависит от формата чертежа, величины и сложности изображения. В любом случае на одном чертеже толщина линий одного типа должна быть одинаковой.

На строительных чертежах обводка видимого контура делается сплошными основными линиями. Линии невидимого контура выполняются штриховыми, а осевые – штрихпунктирными линиями. Сплошная тонкая традиционно служит для выносных, размерных и линий построения, а утолщенная – для обводки границ сечения на разрезе.

Кроме того, следует помнить, что если диаметр окружности менее 12 мм, то штрихпунктирные линии следует заменить сплошными тонкими, а при пересечении штриховых и штрих-пунктирных линий штрихи должны пересекаться.

[zbobo]

Спасибо, буду знать. Просто иногда читаешь план, предоставленный кем-либо, и не понимаешь что да как, хоть немного нужно разбираться.

[Специалист]

Спасибо, буду знать. Просто иногда читаешь план, предоставленный кем-либо, и не понимаешь что да как, хоть немного нужно разбираться.

Всегда пожалуйста. Рад, что информация оказалась полезной. А вообще, неплохо под рукой иметь хотя бы небольшой справочник, чтобы сразу прояснять непонятные моменты.

По жизни я отдаю предпочтение фантастике, но периодически приходится заглядывать и в такие книги.

[Андрей Шейн]

И машиностроительные, и строительные чертежи выполняются одними и теми же линиями. Правила их выполнения зафиксированы в соответствующем ГОСТе и являются общепринятыми при подготовке графической части проектов. В частности, Государственным стандартом установлены следующие наименования типов линий чертежа:
1. сплошная основная;
2. сплошная тонкая;
3. сплошная волнистая;
4. штриховая;
5. штрих-пунктирная тонкая;
6. штрих-пунктирная утолщенная;
7. разомкнутая;
8. сплошная тонкая с изломами;
9. штрих-пунктирная с двумя точками тонкая.

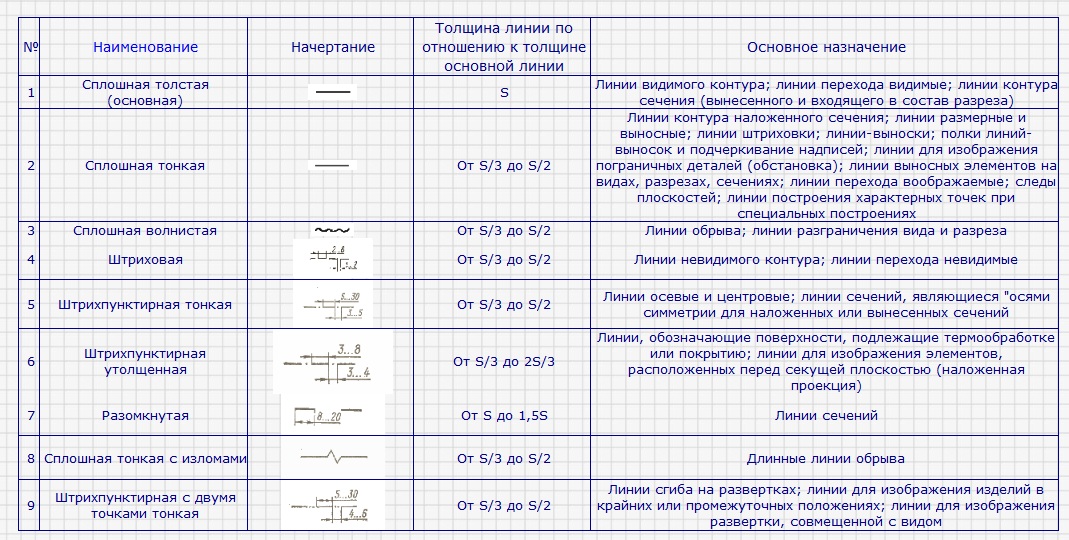

типы линий чертежа.jpg
