Тема: Виды чертежей
Архитектурно-строительный проект дома обязательно включает в себя различные виды чертежей. Требования к их оформлению и содержанию можно посмотреть в справочнике по Единой системе конструкторской документации (ЕСКД).

В общем случае принято различать:
• Чертеж детали – содержит изображение простой детали и все его необходимые параметры для ее выполнения и точного контроля.
• Сборочный чертеж (шифр СБ) - содержит изображение сборочных единиц и необходимые данные для выполнения и контроля сборки.
• Чертеж общего вида (шифр ВО) - определяет конструктивное устройство изделия, взаимодействие его основных частей и принцип работы.
• Монтажный чертеж (шифр МЧ) - документ, содержащий упрощенное изображение изделия или его составных частей, а также необходимые данные для их монтажа и установки.
• Схема – отражает с помощью условных обозначений отдельные части изделия (проекта), а также существующие между ними связи.
• Спецификация – содержит все сборочные единицы отдельного комплекса.
• Ведомость спецификаций - содержит все перечни спецификаций комплекса или комплекта.

Перечень можно продолжать, но основные виды здесь обозначены. Кроме того, все чертежные документы делятся на проектные (техническое предложение, эскизный и технический проекты) и обычные рабочие (рабочая документация).

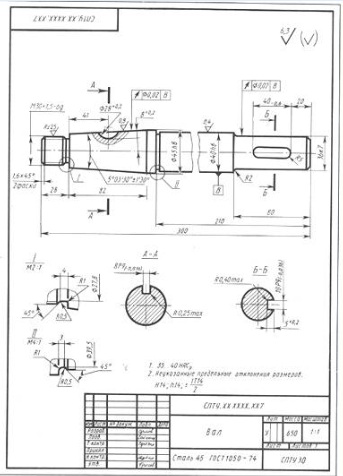

Рабочий чертеж детали.jpg
Рабочий чертеж детали
Аватара пользователя
0
Romule
Отзывов: 0
Сообщения: 41
Бонусы: 10.00
Благодарил (а): 1 раз
Поблагодарили: 1 раз
Баллы репутации: 0
Личное сообщение
Тема: Re: Виды чертежей
Так а схема, которая, как сказано, отражает с помощью условных обозначений определенные части проекта, а также существующие между ними связи, должна быть выполнена на бумаге формата а1 или можно даже на листке а4 набросать от руки? Есть у нее какие-то требования как к документу или она не документ?
0
Специалист
Эксперт
Отзывов: 0
Сообщения: 1588
Бонусы: -488.51
Благодарил (а): 50 раз
Поблагодарили: 32 раза
Баллы репутации: 1744
Личное сообщение
Тема: Re: Виды чертежей
Romule писал(а):Так а схема, которая, как сказано, отражает с помощью условных обозначений определенные части проекта, а также существующие между ними связи, должна быть выполнена на бумаге формата а1 или можно даже на листке а4 набросать от руки? Есть у нее какие-то требования как к документу или она не документ?

Все зависит от того, о каком проекте идет речь. Для реального архитектурно-строительного проекта объекта капитального строительства любые вольности являются недопустимыми. Схема в таком случае является одним из видов чертежей и должна выполняться согласно требований ЕСКД. От руки можно набрасывать чертежи, схемы и рисунки, если речь идет о строительстве частного дома. В таком случае Вы сами вольны формировать содержание проекта и способы оформления чертежей. Но, я бы все-таки советовал придерживаться стандартов.
0
Белковский
Отзывов: 0
Сообщения: 45
Бонусы: 129.61
Благодарил (а): 7 раз
Поблагодарили: 1 раз
Баллы репутации: 20
Личное сообщение
Тема: Виды чертежей
Специалист писал(а):Источник цитаты Вы сами вольны формировать содержание проекта и способы оформления чертежей

Но ведь это же чревато последствиями...
Разве не вместе с проектировщиком
и вообще, по факту заказчик не может уже на стадии строительства что-то глобальное изменять, разве нет?
Аватара пользователя
0
Pogarik
Официальный представитель компании
Отзывов: 0
Сообщения: 6400
Бонусы: 14,963.75
Откуда: ЗАО ЭкоСпецСтрой
Благодарил (а): 645 раз
Поблагодарили: 505 раз
Баллы репутации: 3007
Личное сообщение
Фотографии
Тема: Виды чертежей
Белковский писал(а):
Специалист писал(а):Источник цитаты Вы сами вольны формировать содержание проекта и способы оформления чертежей

Но ведь это же чревато последствиями...
Разве не вместе с проектировщиком
и вообще, по факту заказчик не может уже на стадии строительства что-то глобальное изменять, разве нет?

...может менять Заказчик и в ходе строительства, ежели еще не пройдена "точка невозврата", которая иногда очень дорогой становится...
_«Строитель – он как врач: если доверяешь ему, то всё получится»_
От глупых и невежественных состязаний уклоняйся, зная, что они рождают ссоры (2Тим.2-23)
0
Белковский
Отзывов: 0
Сообщения: 45
Бонусы: 129.61
Благодарил (а): 7 раз
Поблагодарили: 1 раз
Баллы репутации: 20
Личное сообщение
Тема: Виды чертежей
Pogarik, что вы называете точной невозврата? когда заложен фундамент?
Аватара пользователя
0
Pogarik
Официальный представитель компании
Отзывов: 0
Сообщения: 6400
Бонусы: 14,963.75
Откуда: ЗАО ЭкоСпецСтрой
Благодарил (а): 645 раз
Поблагодарили: 505 раз
Баллы репутации: 3007
Личное сообщение
Фотографии
Тема: Виды чертежей
Белковский писал(а):Pogarik, что вы называете точной невозврата? когда заложен фундамент?

...нет..например, когда вы укладываете последний лист кровли и вдруг вам захотелось заменить фундамент или часть несущих конструкции...
_«Строитель – он как врач: если доверяешь ему, то всё получится»_
От глупых и невежественных состязаний уклоняйся, зная, что они рождают ссоры (2Тим.2-23)
0
bulic
Отзывов: 0
Сообщения: 5
Бонусы: 25.00
Благодарил (а): 1 раз
Баллы репутации: 0
Личное сообщение
Тема: Виды чертежей
а сколько стоит средний заказ чертежа?
