Виды изображений на чертеже

[Специалист]

Нормами Единой системы конструкторской документации установлены основные виды изображений на чертежах:
• виды;
• разрезы;
• сечения.

В свою очередь, каждый из них имеет свои разновидности. К примеру, количество видов, получаемых на основных плоскостях проекций, равняется шести – спереди (главный), сверху, слева, справа, снизу, сзади (подробнее в теме Как виды на чертеже располагаются). Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций.

Дополнительные виды на чертежах

Разрезы, согласно ЕСКД делятся по двум признакам. В зависимости от положения секущей плоскости они бывают горизонтальными, вертикальными и наклонными. А в зависимости от числа секущих плоскостей – простыми (одна плоскость) и сложными. Могут также применяться местные разрезы, позволяющие выяснить устройство или структуру объекта в определенном месте. Что касается сечения, то оно отличается от разреза тем, что представляет собой изображение только той части детали, которая попала непосредственно в секущую плоскость.

Разрезы на чертежах

Приведенная выше терминология характерна для машиностроительного черчения. На строительных чертежах виды изображений используются те же, но называются немного по-другому. Например, виды зданий, называют фасадами, горизонтальные разрезы — планами и т.д.

[Александр Машин]

Нормами Единой системы конструкторской документации установлены основные виды изображений на чертежах:
• виды;
• разрезы;
• сечения.

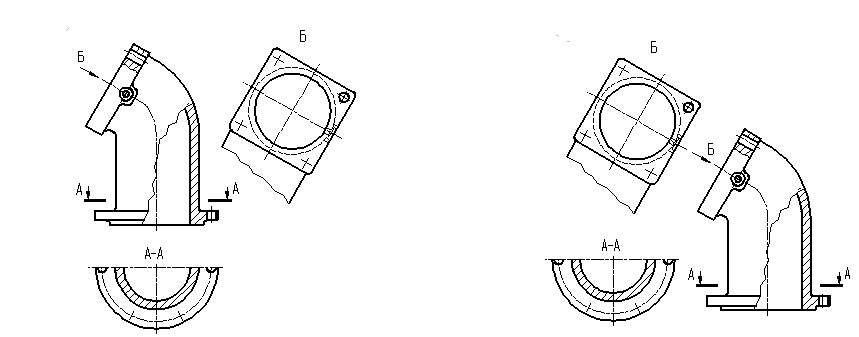

В свою очередь, каждый из них имеет свои разновидности. К примеру, количество видов, получаемых на основных плоскостях проекций, равняется шести – спереди (главный), сверху, слева, справа, снизу, сзади (подробнее в теме Как виды на чертеже располагаются). Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций.

виды изображений на чертеже.jpg

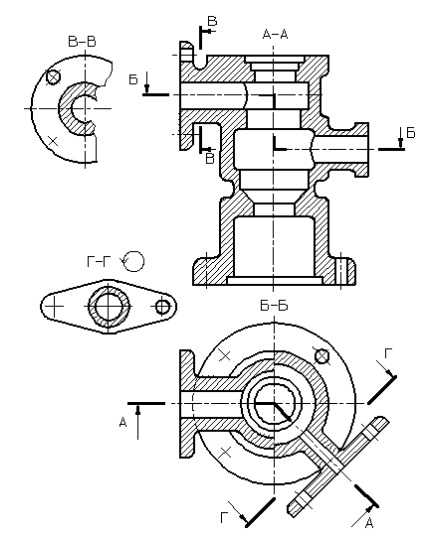

Разрезы, согласно ЕСКД делятся по двум признакам. В зависимости от положения секущей плоскости они бывают горизонтальными, вертикальными и наклонными. А в зависимости от числа секущих плоскостей – простыми (одна плоскость) и сложными. Могут также применяться местные разрезы, позволяющие выяснить устройство или структуру объекта в определенном месте. Что касается сечения, то оно отличается от разреза тем, что представляет собой изображение только той части детали, которая попала непосредственно в секущую плоскость.

виды изображений на чертеже-2.jpg

Приведенная выше терминология характерна для машиностроительного черчения. На строительных чертежах виды изображений используются те же, но называются немного по-другому. Например, виды зданий, называют фасадами, горизонтальные разрезы — планами и т.д.
