Тема: Виды сборочных чертежей
Сборочным чертежом называется графический документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. Иногда можно встретить упоминания о различных видах сборочных чертежей, но, на самом деле, нормами ЕСКД не предусмотрена их внутренняя классификация. В то же время количество изображений на сборочном чертеже зависит от сложности изделия. Как правило, сборочный чертеж выполняется в двух или трех основных изображениях с применением разрезов. Возможно соединение половины вида с половиной разреза.
А вот содержание сборочного чертежа регламентировано довольно четко. Согласно ГОСТ 2.109—73 он должен содержать:
• изображение сборочной единицы, дающее представление о расположении и взаимосвязи составных частей, соединяемых по данному чертежу и обеспечивающих возможность осуществления сборки и контроля сборочной единицы;
• размеры и другие параметры и требования, которые должны быть выполнены и проконтролированы по данному чертежу;
• указания о характере сопряжения разъемных частей изделия, а также указания о способе соединения неразъемных соединений, например сварных, паяных и др.;
• номер позиций составных частей, входящих в изделие;
• основные характеристики изделия;
• размеры габаритные, установочные, присоединительные, а также необходимые справочные размеры.
При построении сборочного чертежа допускается ряд «вольностей» - упрощений, позволяющих не зацикливаться на мелочах и быстрее выполнить работу. В частности, на сборочных чертежах можно не показывать фаски, скругления, проточки, углубления, выступы, рифления, оплетку и другие мелкие элементы. Допускается также не изображать зазоры между стержнем и отверстием и крышки, закрывающие составные части изделия.
Более подробную информацию можно почерпнуть в упоминаемом уже ГОСТ 2.109—73:
А вот содержание сборочного чертежа регламентировано довольно четко. Согласно ГОСТ 2.109—73 он должен содержать:
• изображение сборочной единицы, дающее представление о расположении и взаимосвязи составных частей, соединяемых по данному чертежу и обеспечивающих возможность осуществления сборки и контроля сборочной единицы;
• размеры и другие параметры и требования, которые должны быть выполнены и проконтролированы по данному чертежу;
• указания о характере сопряжения разъемных частей изделия, а также указания о способе соединения неразъемных соединений, например сварных, паяных и др.;
• номер позиций составных частей, входящих в изделие;
• основные характеристики изделия;
• размеры габаритные, установочные, присоединительные, а также необходимые справочные размеры.
При построении сборочного чертежа допускается ряд «вольностей» - упрощений, позволяющих не зацикливаться на мелочах и быстрее выполнить работу. В частности, на сборочных чертежах можно не показывать фаски, скругления, проточки, углубления, выступы, рифления, оплетку и другие мелкие элементы. Допускается также не изображать зазоры между стержнем и отверстием и крышки, закрывающие составные части изделия.

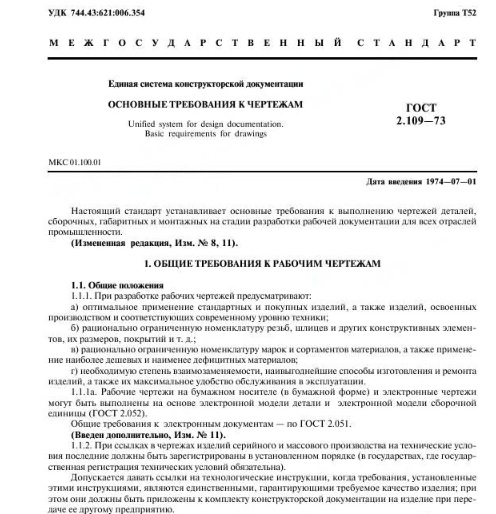

Более подробную информацию можно почерпнуть в упоминаемом уже ГОСТ 2.109—73:
- Основной документ, регламентирующий требования к чертежам
