Виды строительных проектов и чертежей

[Специалист]

Все виды строительных проектов можно условно разбить на типовые, индивидуальные, экспериментальные и привязки. Причем на практике они очень часто взаимно дополняют друг друга. Чаще всего при проектировании за основу берется один из типовых проектов, который затем усовершенствуется и дорабатывается под запросы конкретного заказчика. В результате типовой проект может трансформироваться в индивидуальный. Если же в проекте будут использоваться различные новинки, то его можно будет отчасти считать экспериментальным.

Виды строительных чертежей и их содержание во многом зависят от характера изображаемых объектов. Строительные объекты по предназначению разделяются на четыре основные группы: гражданские здания, промышленные здания, сельскохозяйственные здания, инженерные сооружения.

Строительные чертежи отличаются от машиностроительных, специфическими названиями. Привычные для машиностроения виды на строительных чертежах именуются фасадами, горизонтальные разрезы здания — планами, вертикальные разрезы — поперечными и продольными разрезами, а горизонтальную проекцию или вид сверху на участок, на котором располагается проектируемое здание или комплекс зданий и сооружений, называют генеральным планом.

Строительные чертежи

[Pirat]

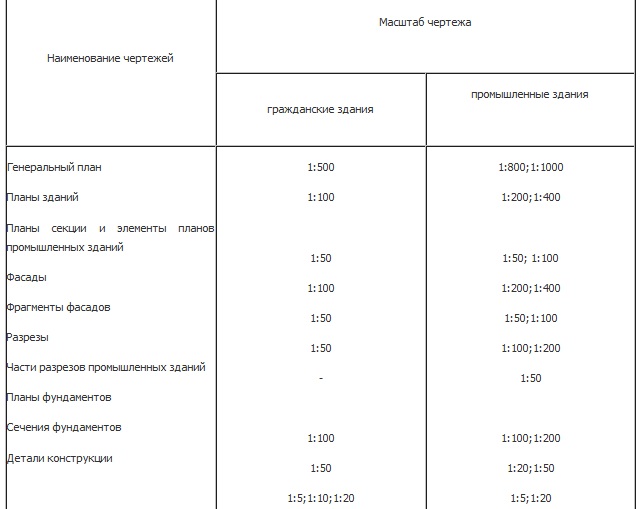

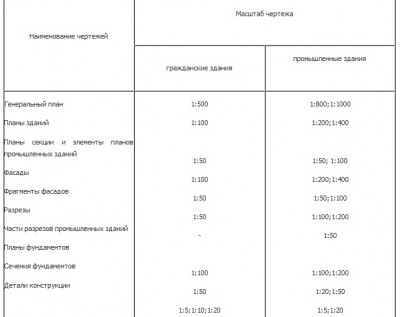

главное масштабы не перепутать, а то будет как на карикатуре):-) избушка на курих ножнах, однако

[СоболеV]

Источник цитаты Привычные для машиностроения виды на строительных чертежах именуются фасадами, горизонтальные разрезы здания — планами, вертикальные разрезы — поперечными и продольными разрезами, а горизонтальную проекцию или вид сверху на участок, на котором располагается проектируемое здание или комплекс зданий и сооружений, называют генеральным планом

А разве генпланом называют не конечный план со всеми условиями заказчика и выполнением исполнителя?
