Подъемные поворотные ворота своими руками

  • Рейтинг темы:
  • Среднее: 1.2 (5 голосов)
  • Опубликована: 07 ноя 2011, 07:19
  • Автор: coffemen
Аватара пользователя
0
coffemen
Эксперт
Отзывов: 0
Сообщения: 296
Бонусы: -307.54
Поблагодарили: 1 раз
Баллы репутации: 0
Личное сообщение
Тема: Подъемные поворотные ворота своими руками
Для самодельных подъемно-поворотных ворот можно использовать следующую конструкцию.
1. Варится рама из профилей под полотно. Желательно сделать это с учетом калитки
2. Устанавливаются направляющие.
подъемные поворотные ворота своими руками

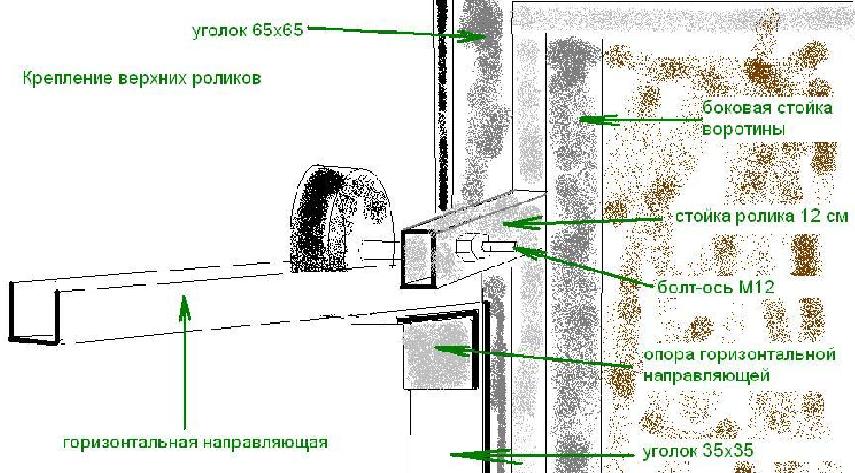

3. Вертикальные направляющие варится из двух уголков (например, 65 и 35 мм), так чтобы внутри свободно ходил ролик.
4. Горизонтальная направляющая представляет собой уголок развернутый вверх. По ней будет перекатываться второй ролик.
5. К раме ворот привариваются кронштейны, на которые крепятся ролики. Верхний, выносится вперед, чтобы ворота не застревали при открытии.
подъемные поворотные ворота своими руками

6. Направляющие необходимо расположить под небольшим уклоном.
7.Чтобы ворота открывались легко необходимо сделать механизм противовесов. Для этого берем лебедку (трос) и крепим ее к нижним углам рамы ворот. Затем подымаем ее и пропускаем через блок. На противоположный конец лебедки крепим противовес.
подъемные поворотные ворота своими руками

Размеры направляющих будут завесить от габаритов ворот. Тоже и с противовесом. Чем тяжелее получится конструкция, тем больший вес для него нужно использовать. Приведенная схема – это общий принцип. На практике его нужно адаптировать под конкретные условия.
Если у кого-то есть другие варианты выполнения таких ворот, то хотелось бы увидеть.
Аватара пользователя
0
prostroi
Эксперт
Отзывов: 0
Сообщения: 1679
Бонусы: 10.00
Поблагодарили: 5 раз
Баллы репутации: 1
Личное сообщение
Тема: Re: Подъемные поворотные ворота своими руками
Хорошая статья, которая описывает, как сделать подъемные поворотные ворота своими руками. Я считаю, что на ее основе вполне можно вести строительство, однако дополнительная информация не помешает.
Аватара пользователя
0
shuravi
Эксперт
Отзывов: 0
Сообщения: 2416
Бонусы: -4.98
Откуда: Москву ... покинул
Благодарил (а): 160 раз
Поблагодарили: 176 раз
Баллы репутации: 3828
Личное сообщение
Тема: Re: Подъемные поворотные ворота своими руками
Подъемные поворотные ворота своими руками пришлось делать одному заказчике по его идее(кое-что мне не понравилось, но с заказчиком не спорят). Ворота высотой 2500 На отметке 2000 по краям устанавливаются опорный шарниры. К верхней части ворот закрепляется с внутренней стороны противовес (вес равен 0,6 веса ворот). На опорные оси ворот закрепляются шестерни, подсоединенные к редуктору. Управление дистанционное, взято от детской игрушки. Нажатие кнопки замыкает цепь управления вращения редуктора в ту или иную сторону. Единственно, что приходилось делать вручную - установка упоров для предотвращения от случайного закрывания ворот. Ворота довольно плотно примыкают к обрамлению и приклеенная уплотнительная резина - зимой нормально. Ворота работают, но не был решен вопрос аварийного открывания ворот в случае отсутствия электроэнергии.
... информация - для размышлений, а не руководство для принятия решений...
Аватара пользователя
0
vitnez
Эксперт
Отзывов: 0
Сообщения: 299
Бонусы: -55.04
Откуда: Планета ЗЕМЛЯ
Благодарил (а): 33 раза
Поблагодарили: 23 раза
Баллы репутации: 1542
Личное сообщение
Тема: Re: Подъемные поворотные ворота своими руками
Сделать по предложенной схеме подъемные поворотные ворота своими руками вполне возможно. Но такаю конструкция, самодельные направляющие для подъемных ворот, требует значительно пространства по фронту и высоте в месте установки направляющих, полиспастов, блоков и противовесов. Зачем такие сложности. Существуют оптимальные конструкции жалюзийных ворот, ворот "гармошка" подъемных. Их установка требует значительно меньшего места и удобны в эксплуатации. Некоторые модели вообще имеют дистанционное управление.
