Подъемные ворота своими руками - реально сделать?

  • Рейтинг темы:
  • Среднее: 1.6 (7 голосов)
  • Опубликована: 27 ноя 2011, 17:13
  • Автор: Vlad
Аватара пользователя
0
Vlad
Эксперт
Отзывов: 0
Сообщения: 860
Бонусы: -464.20
Благодарил (а): 7 раз
Поблагодарили: 9 раз
Баллы репутации: 1482
Личное сообщение
Тема: Подъемные ворота своими руками - реально сделать?
20 подъемные ворота своими руками.png
Про подъемные ворота своими руками
20 подъемные ворота своими руками.png (232.6 КБ) 8246 просмотров


Как же создать подъемные ворота своими руками?

На сегодняшний день в Интернете присутствует множество разработок, а также чертежей и принципиальных схем для подобных ворот. Главным достоинством большинства самодельных конструкций является низкая цена. Особенно это заметно, если сравнивать стоимость самоделки и расценки хорошо раскрученной фирмы.

Наиболее важной частью ворот является их привод, соответственно, требования по его износостойкости будут максимальными. Более простым вариантом, с точки зрения самостоятельного изготовления, являются двери распашного типа, но, такие, которые тоже оборудованы автоматикой. Кроме того, вполне допустимо применение дверей секционного типа, ведь, среди них присутствуют модели, вполне пригодные для гаража.

Система тросов, а также электроника и система защиты от взлома - но ведь есть еще и защитные эксплуатационные системы в виде того же троса для страховки при разрыве пружин, и многое другое. Наиболее оптимальный вариант - это все-таки купить уже готовую конструкцию у хорошего производителя, но установить их самостоятельно.

Впрочем, если кому-то удалось создать подобные ворота своими руками, тому огромное уважение. Так стоит ли вновь "изобретать велосипед"? Поделитесь, пожалуйста, конструкциями новых "велосипедов", если они у Вас есть.
Аватара пользователя
0
kinto
Эксперт
Отзывов: 0
Сообщения: 2284
Бонусы: 88.47
Откуда: Россия
Благодарил (а): 107 раз
Поблагодарили: 140 раз
Баллы репутации: 1560
Личное сообщение
Тема: Re: Подъемные ворота своими руками сделать?
Vlad писал(а):...Впрочем, если кому-то удалось создать подобные ворота своими руками - тому огромное уважение. Так стоит ли вновь "изобретать велосипед"? Поделитесь пожалуйста конструкциями новых "велосипедов", если они у Вас есть.

Подъемные ворота своими руками сделать могут немногие. В начале 90-х мне пришлось строить интересный коттедж одному толковому инженеру. Тогда не было в продаже ролетных, а про подъемные как-то не подумали... Строился гараж на две автомашины в цоколе дома. Устройство распашных ворот было невозможно - выезд на подъем. Сдвижные - мешала подпорная стена. Владелец предложил сделать сдвижные створки одна на другую (навстречу друг другу) выезд одной машины блокировался, зато вторая свободно могла выехать. Створки были подвешены через ролики на направляющий швеллер, установлен механизм открываия на каждую створку. Открывание производилось шестерней по зубчатой рейке на воротной стойке. Конечно, сейчас бы сделали подъемные, но тогда - это было оригинально и решение вопроса открывания гаража.
Никнейм kinto, зарегистрирован... Сертификат id № 375264
0
Кот в Шляпе с Пером
Эксперт
Отзывов: 0
Сообщения: 921
Бонусы: -693.16
Благодарил (а): 7 раз
Поблагодарили: 7 раз
Баллы репутации: 1323
Личное сообщение
Тема: Re: Подъемные ворота своими руками сделать?
kinto писал(а): Владелец предложил сделать сдвижные створки одна на другую (навстречу друг другу) выезд одной машины блокировался, зато вторая свободно могла выехать. Створки были подвешены через ролики на направляющий швеллер, установлен механизм открываия на каждую створку. Открывание производилось шестерней по зубчатой рейке на воротной стойке. Конечно, сейчас бы сделали подъемные, но тогда - это было оригинально и решение вопроса открывания гаража.


Собственно, а что тут думать? Раньше своими руками вы что-нибудь подобное изобретали? Знакомы с механикой на должном уровне, а также с работой мини-электродвигателей? Да такие ворота собрать не легко бывает даже по инструкции (например итальянские), а вот вы говорите сделать. Чтобы такое создать требуются золотые руки и светлая голова.

Скажите kinto, а не могли бы вы скинуть, хотя бы схему, хотя бы принципиальную, по которой ваш товарищ сделал наезжающие ворота своими руками? Может нарисуете по памяти? А я правильно понял, что использовалась одна лишь механика? И никаких электродвигателей?

Тема про подъемные ворота своими руками продолжается...

Добавлено после 12 минут 44 секунды:
Re: Подъемные ворота своими руками - реально сделать?
Если же всё-таки решение о создании подъемных ворот своими руками принято, то начать надо с чертежей, после чего рассчитать физические нагрузки по элементам. И только после этого можно идти приобретать материал.

Однако, если у вас есть лишние 1 000 долларов, то не мучайте себя изобретением этих ворот, ведь за эти деньги можно купить фирменный набор (иногда даже с установкой).

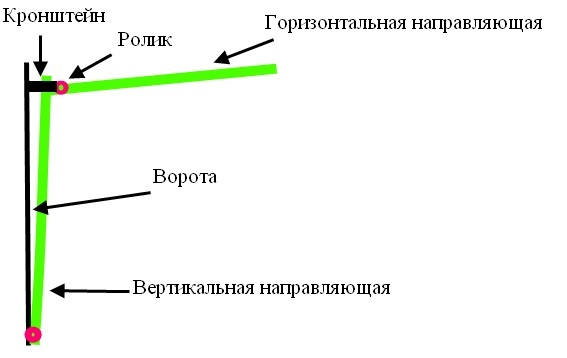

Помнится вы Влад что-то говорили об "изобретении велосипеда"? Так вот специально для вас предлагается базовая схема, которую можно использовать при решении поставленной задачи. Кстати красным цветом показаны "колёса" (они же ролики), так что некоторые аналогии с вело-транспортом вполне проскальзывают.

подъёмные ворота.jpg


Добавлено после 50 минут 56 секунд:
Re: Подъемные ворота своими руками - реально сделать?
А Вообще разговор о подъемных воротах своими руками стоило начинать с того, что они бывают разных типов! :!: Итак, предлагаю рассмотреть классификацию ворот, которые открываются в вертикальном направлении.

Существуют 3 вида среди рассматриваемых конструкций...

подъёмно-поворотные ворота.jpg

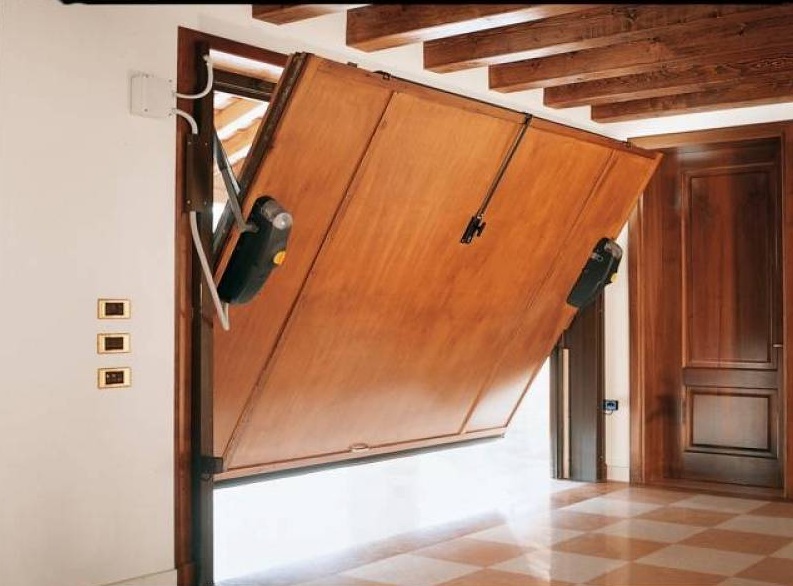

1. Подъёмно-поворотные ворота с цельной (несгибаемой) створкой (они частично открываются наружу, фото над этими словами).

подъёмно-секционные ворота.jpg

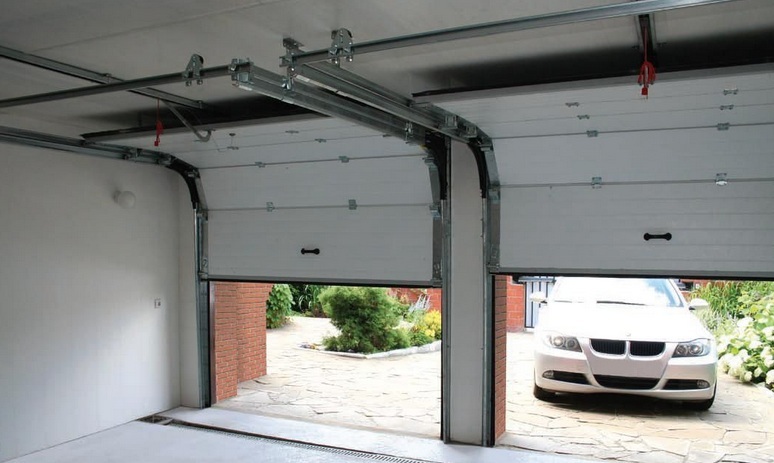

2. Есть и подъёмные секционные (чем-то напоминают гармошку и занимают много места на потолке).

подъёмно-рулонные ворота.jpg

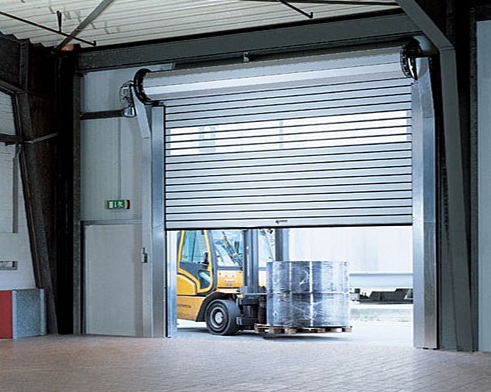

3. Кроме того не стоит забывать и о подъёмных рулонных воротах (у этих гибкое полотно, а точнее очень мелкие секции, вообщем подобие рулона, который наматывается ровно вверх).

Добавлено после 35 минут:
Re: Подъемные ворота своими руками - реально сделать?
По моим прикидкам на изготовлении подъемных ворот своими руками в идеале можно будет сэкономить от 350 до 500 американских долларов (то есть половину стоимости от покупных).

Принцип функционирования подъёмных ворот с цельным полотном заключается в применении направляющих. Однако сразу стоит предупредить, что полотно должно быть оборудовано страховочными тросами.

В качестве полотна можно будет использовать профнастил или доски деревянного типа, которые в последствии ещё надо будет обработать защитными средствами или оббить. Что касается профилированного настила, то естественно он будет крепится на каркас из металла.

Добавлено после 21 минута 11 секунд:
Re: Подъемные ворота своими руками - реально сделать?
Профиль для каркаса должен иметь квадратное либо прямоугольное сечение. Пружины, которые используются на растяжение, взаимодействуют с полотном и рычагом, который будет применяться для поднятия.

Кроме того будет необходимо определиться с тем, какая схема движения более приемлема: шарнирная или рельсовая. Первая из них должна быть более практичной, но в любом случае будет необходимо соблюдать строгую горизонталь при установке направляющих при помощи уровня.

Пружина отвечает за плавность всех движений и если создавать подъемные ворота своими руками, то будет необходимо долго её настраивать и корректировать при помощи смещения позиции шарнира.

Добавлено после 53 минуты 7 секунд:
Re: Подъемные ворота своими руками - реально сделать?
Толщина каркаса профиля, который будет использоваться для того, чтобы создать створку может составлять 4 сантиметра. На каждые 70 сантиметров по длине, и каждые 35 сантиметров по высоте должна встречаться перемычка. Вообщем в результате должна получиться сетка, которая будет обеспечивать жёсткость и ровность дверного полотна. По весу это будет от 100 килограмм.

На лицевой стороне каркаса устанавливаются листы оцинкованного профилированного настила. Следует не забыть утеплить ворота, а также герметизировать все стыки резиновыми уплотнителями! Работа должна быть сделана почти с ювелирной точностью.

Работу по проектированию подъемных ворота своими руками желательно начинать с программы SolidWorks. :!:
