Схема подключения датчиков движения

[domostroi]

Скажите, кто знает, какой должна быть схема подключения датчиков движения?

[FT Security]

Используется пара проводов для подключения питания к датчику и пара проводов на саму сработку датчиков (должно быть нормально замкнутое состояние проводов).

[stroimmveste]

Подключение датчиков движения это не очень сложная задача, можно сказать, что это не многим сложнее, чем подключить обычный выключатель. В обоих случаях замыкается или размыкается электрическая цепь. Смело можно заявить, что схема подключения датчиков движения аналогична схеме подключения светильников через выключатель.

В том случае, когда требуется, чтобы светильник работал постоянно, не смотря на то, что движения нет, в схему нужно добавить еще выключатель, который будет параллельно подключен к датчику движения. Если схема будет составлена так, то работа датчика движения будет продублирована выключателем, и светом можно будет оперировать принудительно.

Если помещение большое и одного датчика движения недостаточно, чтобы охватить всю площадь комнаты, то может быть использована схема подключения с двумя и более датчиками. При такой схеме светильник будет срабатывать на любой датчик, так как срабатывании датчика будет замыкаться цепь.

Номинальная мощность датчиков движения в среднем около 500 Вт. Это ограничивает использование их с большой нагрузкой. И если есть потребность подключения нескольких электроламп с большой мощностью, то лучше применить в схеме магнитный пускатель.

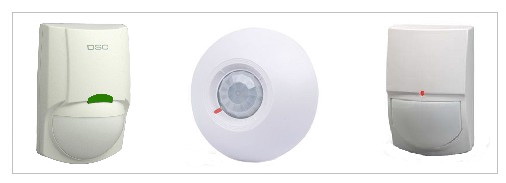

внешний вид датчика движения


[Stetsenko Vitaliy]

ребята, какой датчик лучше выбрать?.. инфракрасный?... ультрозвуковой?.. или какие там еще есть?
я вообще полный ноль в этом...
