Схем подключения домофона существует несколько. Но я расскажу об одной, которая распространенна наиболее широко. Это координатная схема включения домофонов. Распространена она в связи с тем, что экономически выгоднее, так как в этом случае необходимо протянуть минимум проводов по стояку. Кабели эти десятижильные и их всего два. Этот принцип используется для многих наиболее распространенных моделей домофонов. Таких как, Vizit, Eltis, Cifral и других. Кстати сказать, и трубки у них практически идентичные. То есть при желании их можно взаимозаменять. В некоторых случаях это очень удобно.
При такой схеме домофон включает в себя блок вызова (та часть, которая помещается на входную дверь), коммутатор (часто устанавливается на первом этаже в щитке или в подвале), абонентские пульты (трубки в квартирах). Коммутатор представляет собой главную согласующую часть между блоком вызова и абонентскими устройствами. Подключение трубки при такой схеме происходит примерно так – один кабель подключается к шине десятков, другой – к шине единиц. Это принципиальная схема подключения наибольшего числа домофонов. В каждом отдельном случае могут быть свои нюансы.

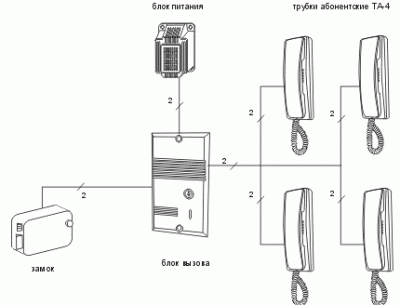

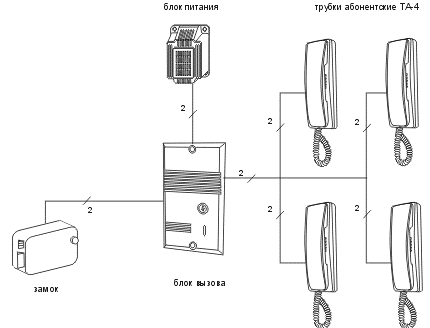

- Схема подключения домофона
